Правила оформления схем алгоритмов

· Схемы могут быть вычерчены в любой ориентации, однако предпочтительной является горизонтальная. Минимальное количество текста, необходимое для понимания функции символа, следует помещать внутри символа.



· Символ может иметь идентификатор слева над символом.

· Если линии потока имеют направление, отличное от стандартного, то они изображаются со стрелками

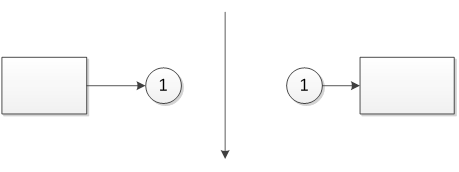

· Следует избегать пересечений

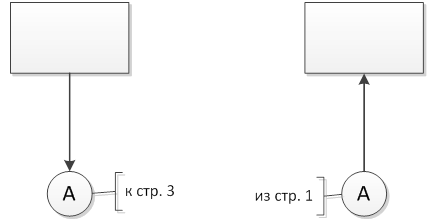

· Переход со страницы на страницу изображается так:





· Несколько выходов показывается либо несколькими линиями, либо линией, которая разветвляется.

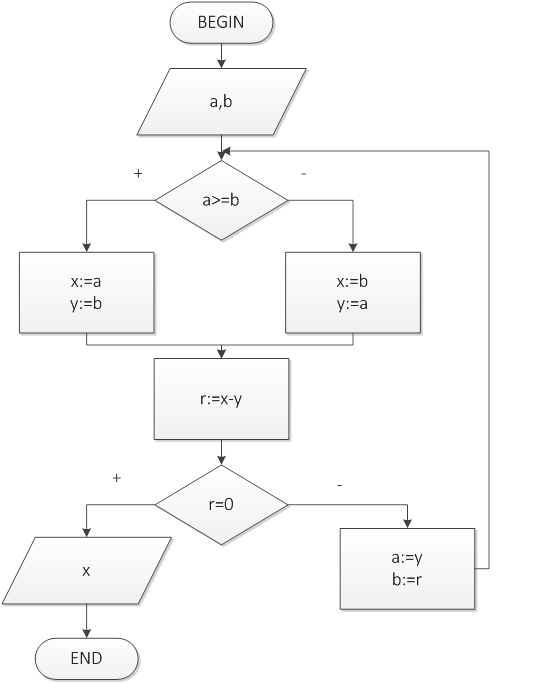

Алгоритм поиска НОД
