Выходные каскады усилителя мощности


Компенсатор Буше – компенсирует отсутствие нагрузки.

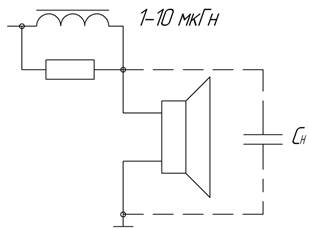

Дроссель – воздушный (10-15 витков) намотан на резистор-каркас, номинал никакого отношения не имеет. С такой же что и компенсатор Буше, – монтажная емкость. На ВЧ шунтирует динамик, поэтому и .

Стабилизация тока покоя

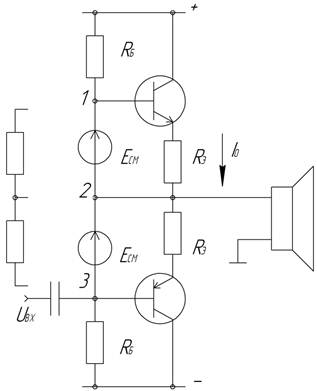

В классе по постоянному току выходной каскад по постоянному току рабоатет как источник тока . Напряжение на выбирается не менее , чем оно больше, тем больше потери мощности от тока нагрузки.

Пример: , ,

Если ток покоя будет уменьшаться с уменьшением температуры, то увеличатся переходные искажения типа ступенька. Используют резисторы вместо но не очень хорошо, т.к. их температурная зависимость приводит к увеличению тока .

При увеличении увеличивается нагрев транзисторов, это может вызвать дальнейшее увеличение тока покоя и саморазогрев усилителя (тепловая ПОС). Поэтому просато резисторы не применяются.

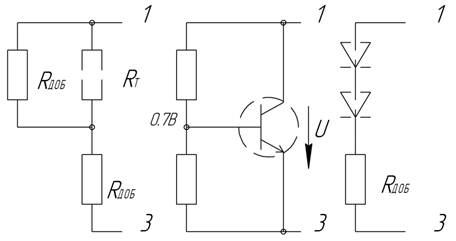

Элементы термостабилизации должны располагаться на радиаторе как можно ближе к транзисторам (транзисторы выносные, как и другие элементы с ).

Терморезисторы в настоящее время почти не используются, т.к. имеют большой разброс начального сопротивления, кривых изменения сопротивления и малую механическую надежность. Так же характеристика нелинейная.

Как пример:



Как пример: – керамика (механическая прочность очень маленькая).

Из-з нелинейности ток покоя меняется также нелинейно. При тое не стабилизируется.

Маломощные диоды делают в стеклянном корпусе, что так же тяжело применить из-за своей хрупкости.

нагреется и КЭ протекает большой ток, . Из-за нагрева транзистора включается ОС, ток увеличивается.

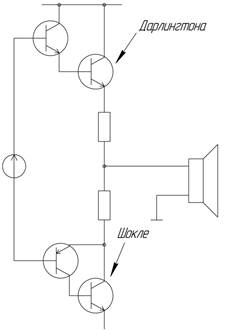

Для увеличения по току выходного каскада ставятся составные транзисторы: 2 или 3. Так же при этом уменьшается мощность базовых цепей. Если использовать 3 транзистора, то общее усиление усилителя уменьшается, т.к. каждый ЭП вносит на ВЧ сдвиг фаз . Транзисторы в основном используются по схеме Дарлингтона.

Если нижний транзистор делается по схеме Шокле, то теоретические характеристики усилителя улучшаются.

Нижний по схеме с ОЭ, т.е. возникают проблемы с общей устойчивостью.
