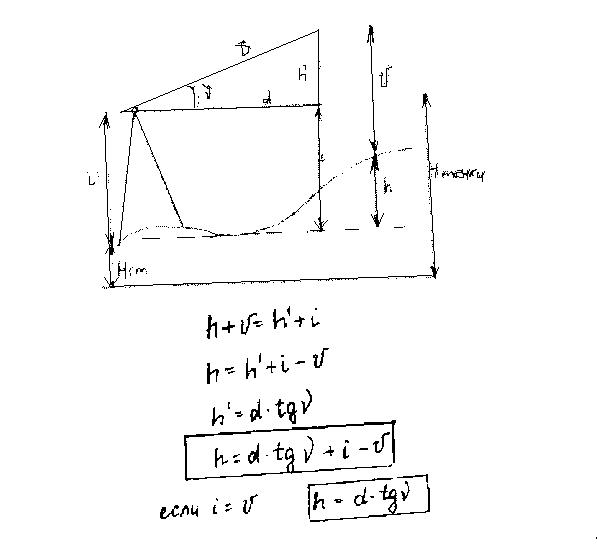

Сущность тригонометрического нивелирования




если расстояние измерить нитяным дальномером

или в общем случае



Планово - высотную основу Т/С составляют пункты ГГС, ГСС, ССО.

Съёмочная геодезическая сеть создаётся в виде теодолитно — нивелирных xодов (h сечение рельефа — до 1м) и теодолитно-высотных или тахеометрических ходов (h сечение рельефа 2м и более).

Теодолитно-нивелирные ходы: - стороны измеряют мерными лентами или точными оптическими дальномерами

- горизонтальные углы — тех. теодолитом

- превышение — геометрическим нивелиром.

Теодолитные высотные ходы: - стороны измер. нитяным дальн.

- превышение — тригон. нивелир.

- горизонтальные углы — тех. теодолитом

Тахеометрические ходы: - стороны измеряют нитяным дальномером

-превышения — тригонометрическим нивелиром

- горизонтальные углы — тех.теодолитом.

Тахеометрические ходы прокладываются с соблюдением требований инструкции по топографическим съемкам в масштабах 1:5000 – 1:500 (1985г. Недра).





Масштаб съёмки Макс. длина хода, м. Макс. длина сторон хода, м. Макс. число сторон в ходе
1:5000
1:2000
1:1000
1:500



Съёмка ситуации при тах. съёмке производить как и при теодолитной съёмке теми же способами:



- прямоугольных координат (перпендикуляр)

- полярным способом

- засечками

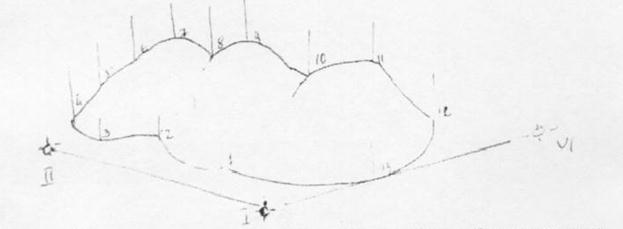

Для съёмки рельефа вокруг каждый станции (точка съёмочного обоснования) намечают реечные точки.

Реечные точки выбирают на характерных точках рельефа:



- на вершинах и подошвах холмов 7,9,11

- на дне и бровках котловин и овролов 1,2,3

- по линиям водоразделов и водосливов 8,10

- на перегибах скатов 5,6









Расположение реечных точек должно выполняться с учётом требований инструкций по топографическим съёмкам.



Масштаб съёмки Сечение рельефа, м Макс. расстояние между реечными точками, м, Макс. расстояние от станции (прибора) до рейки, м.
при съёмке рельеф. при съёмке контуров
1:5000 2,0 100-120
1:2000 0,5 60-80 250-300
1:1000 1,0 20-30 150-200
1:500 0,5 100-150







Количество р/точек наблюдаемых с одной станции в среднем может быть от 5 до 10.
