Система сигнализации тормозного управления


Система сигнализации тормозного управленияпредназначена для информирования водителя об аварийном падении давления в тормозных контурах (рис.32).

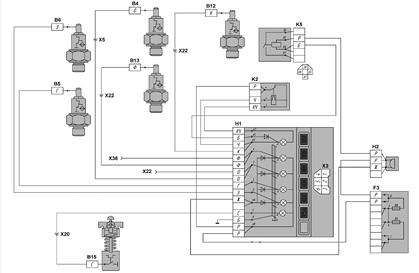

Рис. 32. Система сигнализации тормозного управления



Система (рис. 32) состоит из пневматических включателей сигнализаторов падения давления в I, II, III, IV тормозных контурах (В6, В5, В4, В13 соответственно), сигнализаторов в блоке Н1, включателя сигнализатора стояночного тормоза В12, реле-прерывателя сигнализатора стояночного тормоза К2, предохранителя на 8 А в блоке F3. Также с данной системой совместно работают: реле сигналов торможения К5 и звуковой реле-сигнализатор Н2.

Система контрольно-измерительных приборов.

Система контрольно-измерительных приборов (КИП) предназначена для контроля режимов работы агрегатов и отдельных сборочных единиц автомобиля, а также определения скорости движения. Состав системы приведён в таблице 1.



Таблица 1 - Контрольно-измерительные приборы

Наименование Маркировка и характеристика
КамАЗ-43114 Урал-4320-31
Датчик указателя давления масла ММ370 ММ370
мембранного типа, с реостатом
Указатель давления масла УК170-03 УК170-03
Датчик аварийного давления масла в смазочной системе ММ111-Д ММ111-Д
контактный, с мембраной
Датчик указателя температуры охлаждающей жидкости ТМ100-А ТМ100-А
полупроводниковый, с терморезистором
Указатель температуры УК171-01 УК171-01
Датчик критической температуры охлаждающей жидкости ТМ111-Д ТМ111-01
биметаллический, контактный
Указатель спидометра 1211.3802, магнитоиндукционный, с электроприводом 161.3802
Датчик спидометра МЭ307, магнитоэлектрический
Тахометр 363.3813 253.3813
электронный
Датчик указателя уровня топлива СЯМИ 407611-114, 5202.3827010
рычажного типа, с реостатом
Указатель уровня топлива 34.3806 34.3806
Комбинация приборов 281.3801 -
Амперметр АП171-А



Кроме датчиков и указателей и элементами системы КИП автомобиля КамАЗ-43114 являются: датчик аварийного давления масла ММ111-Д, переключатель указателя уровня топлива П147, генератор и звуковой реле-сигнализатор.

Все указатели и комбинация приборов установлены на панели щитка приборов в кабине водителя и соединены между собой через выключатель приборов и стартера и защищены плавким предохранителем на 8 А.. Датчики установлены на агрегатах шасси и двигателя.





Рис. 33. Контрольно-измерительные приборы автомобиля Урал



На автомобиле КамАЗ указатели давления масла, температуры охлаждающей жидкости, уровня топлива, а также вольтметр установлены в комбинации приборов(рис. 33, 34).

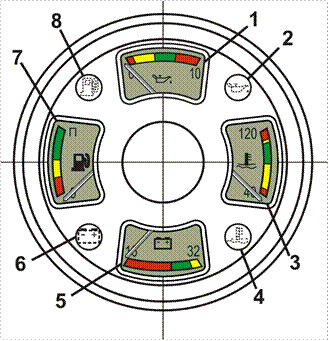

34. Контрольно-измерительные приборы автомобиля Камаз

1 – указатель давления масла; 2 – контрольная лампа аварийного давления масла; 3 – указатель температуры охлаждающей жидкости; 4 – контрольная лампа критической температуры охлаждающей жидкости; 5 – вольтметр; 6 – контрольная лампа разряда аккумуляторной батареи;

7 – указатель уровня топлива в баке; 8 – контрольная лампа резерва топлива



Особенности контрольно-измерительных приборов автомобилей Урал-4320 заключаются в том, что в отличие от автомобиля КамАЗ каждый указатель устанавливается отдельно на приборной панели (рис.35). Все указатели используются логометрического типа.

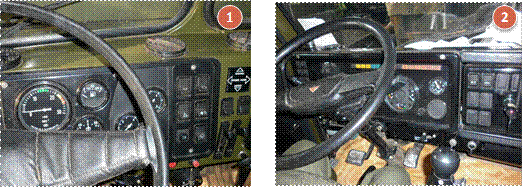

Рис. 35. Особенности контрольно-измерительных приборов автомобилей

Урал (1) Камаз (2)



Выводы по вопросу
