Принцип действия генератора

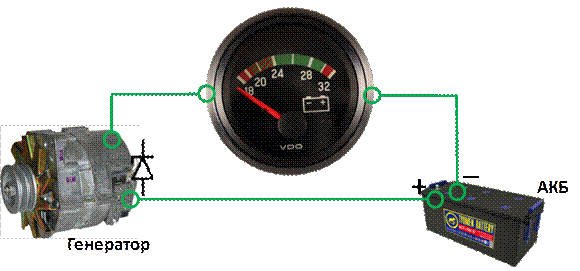

Рис. 7. Схема функционирования генераторной установки

При включении выключателя приборов и стартера напряжение от аккумуляторной батареи подается на обмотку возбуждения (через щетки и контактные кольца), размещенную на вращающейся части генератора – роторе (рис. 7). Вокруг обмотки возбуждения создается магнитное поле, которое, проходя через полюсные наконечники, пересекает фазную обмотку статора. При вращении ротора будет вращаться и магнитное поле (рис. 8). Так как под каждой обмоткой статора поочередно проходят полюсы различной полярности, то ЭДС, индуцированная в обмотках статора, будет переменной, одинаковой частоты, но сдвинутой по фазе на 120°.

Выпрямительным блоком переменное напряжение преобразуется в постоянное, и, когда оно станет больше напряжения аккумуляторной батареи, генератор начнет питать потребители и заряжать батарею. Обмотка возбуждения при этом будет питаться от генератора через дополнительные диоды.

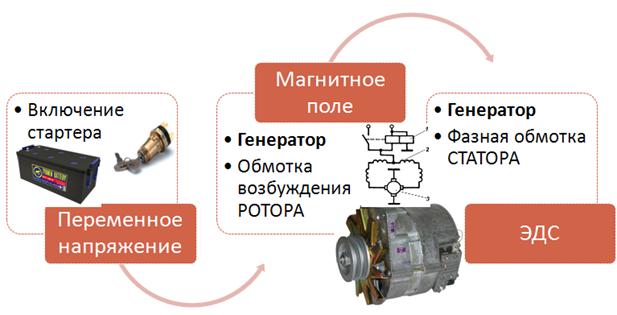

Рис. 8. Схема функционирования генераторной установки
