Лекция 4. Организация памяти. Модели памяти

Оперативная память компьютера представляет собой электронное устройство, состоящее из большого числа двоичных запоминающих элементов, а также схем управления ими. Минимальный объем информации, к которому имеется доступ в памяти, составляет один байт (8 двоичных разрядов, или битов).

7 6 5 4 3 2 1 0

Байты условно нумеруются от нуля и располагаются (при их изображении на бумаге) в порядке возрастания номера справа налево, так что слева оказываются байты с большими номерами, а справа - байты с меньшими номерами. Крайний слева байт принято называть старшим, а крайний справа - младшим. Следующее число, если его написать за предыдущим, опять начнется со старшего разряда и закончится младшим. Однако в памяти компьютера данные располагаются в более естественном порядке непрерывного возрастания номеров байтов и, таким образом, каждое слово или двойное слово в памяти начинается с его младшего байта и заканчивается старшим.

Нужные байты отыскиваются в памяти по их номерам, выполняющим функции адресов.

Некоторые данные (например, коды символов) требуют для своего хранения одного байта, для других данных этого места не хватает и под них в памяти выделяется 2, 4, 8 или еще большее число байтов. Обычно пары байтов называют словами, а четверки - двойными словами. Адресом слова называется адрес его первого байта (с меньшим адресом).

Двоичная система счисления, в которой работают все цифровые электронные устройства, неудобна для человека. Для удобства представления двоичного содержимого ячеек памяти или регистров процессора используют иногда восьмеричную, а чаще - шестнадцатеричную системы счисления. Для процессоров Intel используется шестнадцатеричная система.

Каждый разряд шестнадцатеричного числа может принимать 16 значений, из которых первые 10 обозначаются обычными десятичными цифрами, а последние 6 - буквами латинского алфавита от А до F, где А обозначает 10, В - И, С - 12, D - 13, Е - 14, a F - 15. Поскольку одна шестнадцатеричная цифра требует для записи ее в память компьютера четырех двоичных разрядов, то содержимое байта описывается двумя шестнадцатеричными цифрами (от 00h до FFh, или от 0 до 255), а содержимое слова - четырьмя (от 0000h до FFFFh, или от 0 до 65535).

Помимо ячеек оперативной памяти, для хранения данных используются еще запоминающие ячейки, расположенные в процессоре и называемые регистрами. Достоинство регистров заключается в их высоком быстродействии, гораздо большем, чем у оперативной памяти, а недостаток в том, что их очень мало - всего около десятка. Поэтому регистры используются лишь для кратковременного хранения данных. В режиме МП 86, который мы здесь обсуждаем, все регистры процессора имеют длину 16 разрядов, или 1 слово (в действительности в современных процессорах их длина составляет 32 разряда, но в МП 86 от каждого регистра используется лишь его половина). За каждым регистром закреплено определенное имя (например, АХ или DS), по которому к нему можно обращаться в программе. Состав и правила использования регистров процессора будут подробно описаны ниже.

Диапазон адресов, формируемых процессором, называют адресным пространством процессора.

В зависимости от модификации персонального компьютера и состава его периферийного оборудования, распределение адресного пространства может несколько различаться. Тем не менее, размещение основных компонентов системы довольно строго унифицировано. Типичная схема использования адресного пространства компьютера приведена на рис. Значения адресов на этом рисунке даны в шестнадцатеричной системе счисления.

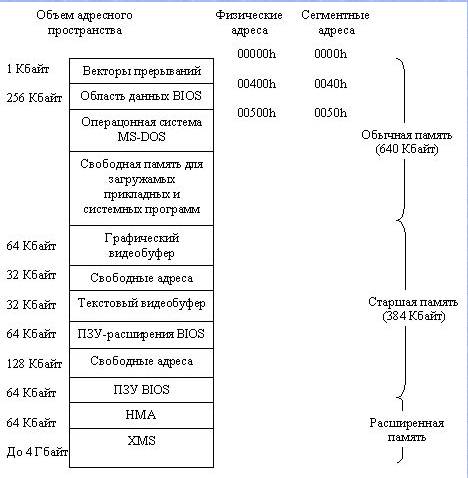

Рис.Типичное распределение адресного пространства.

Первые 640 Кбайт адресного пространства с адресами от 00000h до 9FFFF11 отводятся под основную оперативную память, которую еще называют стандартной (conventional). Начальный килобайт оперативной памяти занят векторами прерываний, которые обеспечивают работу системы прерываний компьютера, и включает 256 векторов по 4 байта каждый. Вслед за векторами прерываний располагается так называемая область данных BIOS, которая занимает всего 256 байт, начиная с сегментного адреса 40h. Сама BIOS (от Basic In-Out System, базовая система ввода-вывода) является частью операционной системы, хранящейся в постоянном запоминающем устройстве. Это запоминающее устройство (ПЗУ BIOS) располагается на системной плате компьютера и является, таким образом, примером встроенного, или "зашитого" программного обеспечения. В функции BIOS входит тестирование компьютера при его включении, загрузка в оперативную память собственно операционной системы MS-DOS, хранящейся на магнитных дисках, а также управление штатной аппаратурой компьютера - клавиатурой, экраном, дисками и прочим. В области данных BIOS хранятся разнообразные данные, используемые программами BIOS в своей работе. Так, здесь размещаются:

· входной буфер клавиатуры, куда поступают коды нажимаемых пользователем клавиш;

· адреса видеоадаптера, а также последовательных и параллельных портов;

· данные, характеризующие текущее состояние видеосистемы (форма курсора и его текущее положение на экране, видеорежим, используемая видеостраница и проч.);

· ячейки для отсчета текущего времени и т.д.

Область данных BIOS заполняется информацией в процессе начальной загрузки компьютера, а затем динамически модифицируется системой по мере необходимости. Многие прикладные программы, особенно, написанные на языке ассемблера, обращаются к этой области с целью чтения или модификации содержащихся в них данных.

В области памяти, начиная с адреса 500h, располагается собственно операционная система MS-DOS, которая обычно занимает несколько десятков Кбайт. Программы MS-DOS, как и другие системные составляющие (векторы прерываний, область данных BIOS) записываются в память автоматически в процессе начальной загрузки компьютера.

Вся оставшаяся память до границы 640 Кбайт свободна для загрузки любых системных или прикладных программ. Как правило, в начале сеанса в память загружают резидентные программы (русификатор, антивирусные программы). При наличии резидентных программ объем свободной памяти уменьшается.

Оставшиеся 384 Кбайт адресного пространства между границами 640 Кбайт и 1 Мбайт, называемые старшей, или верхней (upper) памятью, первоначально были предназначены для размещения постоянных запоминающих устройств (ПЗУ). Практически под ПЗУ занята только небольшая часть адресов, а остальные используются в других целях.
Часть адресного пространства старшей памяти отводится для адресации к графическому и текстовому видеобуферам графического адаптера.

В самом конце адресного пространства, в области адресов F0000h...FFFFFh, располагается ПЗУ BIOS - постоянное запоминающее устройство, о котором уже говорилось выше.

Часть адресного пространства, начиная с адреса C0000h, отводится еще под одно ПЗУ - так называемое ПЗУ расширений BIOS для обслуживания графических адаптеров и дисков.

В состав компьютера, наряду со стандартной памятью (640 Кбайт), входит еще расширенная (extended) память, максимальный объем которой может доходить до 4 Гбайт. Эта память располагается за пределами первого мегабайта адресного пространства и начинается с адреса 100000h. Поскольку функционирование расширенной памяти подчиняется "спецификации расширенной памяти" (Extended Memory Specification, сокращенно XMS), то и саму память часто называют XMS-памятью. Доступ к расширенной памяти осуществляется в защищенном режиме, поэтому для MS-DOS, работающей только в реальном режиме, расширенная память недоступна. Однако в современные версии MS-DOS включается драйвер HIMEM.SYS, поддерживающий расширенную память, т.е. позволяющий ее использовать, хотя и ограниченным образом. Первые 64 Кбайт расширенной памяти, точнее, 64 Кбайт - 16 байт с адресами от l00000h до l0FFEFh, носят специальное название область старшей памяти (High MemoryArea, HMA).
