Релаксационный характер процесса деформации эластомеров

Характерная особенность процессов, имеющих место в полимерах, заключается в том, что они протекают не мгновенно, а требуют для своего осуществления значительных промежутков времени. Если равновесие в полимерной системе нарушено, то она возвращается в равновесное состояние не сразу, а по истечении времени.

Процессы перехода из неравновесного состояния в равновесное, протекающие во времени в результате теплового движения кинетических единиц, называются релаксационными. Время, необходимое для полного завершения процесса релаксации, называется временем релаксации. При одной и той же степени отклонения разных систем от состояния равновесия быстрее придет в равновесие та, у которой либо выше температура, либо меньше размер кинетических единиц, либо меньше энергия взаимодействия между этими единицами.

При высокоэластической деформации, если время воздействия внешнего усилия длительно, перегруппировка сегментов успевает завершиться и приводит к максимальной деформации. Если же время мало, перегруппировка не успевает произойти, и деформация мала. Таким образом, высокоэластическая деформация, являясь разновидностью упругой, носит релаксационный характер.

Каждый полимер обладает своим значением высокоэластической деформации (). Реально достигаемая величина всегда меньше максимальной и приближается к ней в зависимости от температуры и соотношения времен релаксации (τ) и времени действия внешней нагрузки (t)

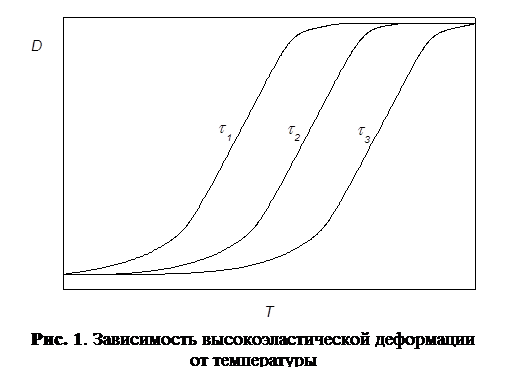

Зависимость величины высокоэластической деформации от температуры показана на рис. 24.

Как и упругая деформация кристаллических тел, высокоэластическая деформация зависит от напряжения

,где σ – напряжение;– равновесный модуль эластичности.

Напряжение, вызывающее , способно релаксировать во времени. Если образец эластомера подвергнуть быстрой деформации и зафиксировать ее, то напряжение, требуемое для поддержания постоянной деформации, будет с течением времени постоянно убывать (рис. 25). Это явление называется релаксацией напряжения и обусловлено тем, что при быстром растяжении происходит распрямление макромолекул, а флуктуационная сетка, образованная межмолекулярным взаимодействием, не успела разрушиться. При достаточно длительном времени тепловое движение приводит к распаду физических узлов сетки и постепенному сворачиванию клубков.

Если к образцу приложить постоянное растягивающее напряжение, то в различные моменты времени будет наблюдаться все увеличивающаяся деформация (удлинение) образца.

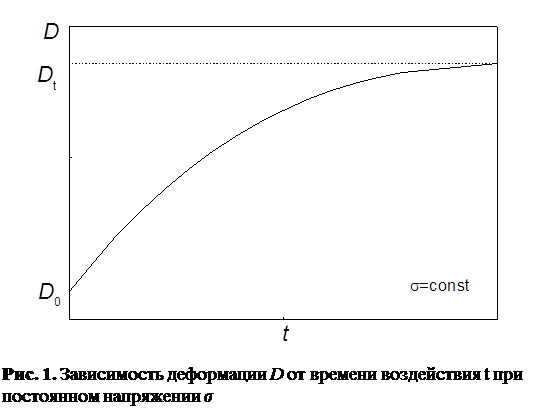

На рис. 26 показана зависимость деформации D от времени t. Здесь соответствует максимальному равновесному значению деформации, соответствующему приложенному напряжению. Криволинейная зависимость указывает на то, что деформация как бы запаздывает. Такое явление называется релаксацией деформации, или упругим последействием.

Дата добавления: 2014-01-03
