Рулевое устройство

Рулевое устройство служит для изменения направления движения судна, обеспечивая перекладку пера руля на некоторый угол в заданный промежуток времени. Основными его частями являются:

· Пост управления;

· Рулевая передача от поста управления к рулевому двигателю:

· Рулевой двигатель;

· Рулевой привод от рулевого двигателя к баллеру руля;

· Руль или поворотная насадка, непосредственно обеспечивающие управляемость судна.

Основные элементы рулевого устройства показаны на рис. 3.10.

Руль — основной орган, обеспечивающий работу устройства. Он действует только на ходу судна и в большинстве случаев располагается в кормовой части. Обычно на судне один руль. Но иногда для упрощения конструкции руля (но не рулевого устройства, которое при этом усложняется) ставят несколько рулей, сумма площадей которых должна быть равной расчетной площади пера руля.

Основной элемент руля — перо. По форме поперечного сечения перо руля может быть: а) пластинчатым или плоским, б) обтекаемым или профилированным.

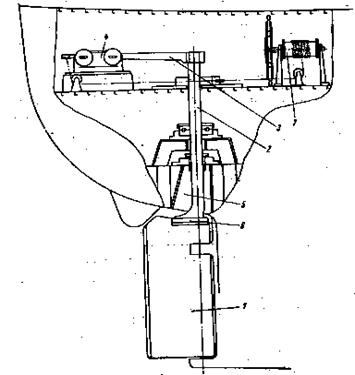

Рис.3.10 Рулевое устройство

1 – перо руля; 2 – баллер; - 3 – румпель; 4 – рулевая машина с рулевым приводом; 5 – гельмпортовая труба; 6 – фланцевое соединение; 7 – ручной привод.

Преимущество профилированного пера руля в том, что сила давления на него превосходит (на 30% и более) давление на пластинчатый руль, что улучшает поворотливость судна. Отстояние центра давления такого руля от входящей (передней) кромки руля меньше, и момент, необходимый для поворота профилированного руля, также меньше, чем у пластинчатого руля. Следовательно, потребуется и менее мощная рулевая машина. Кроме того, профилированный (обтекаемый) руль улучшает работу винта и создает меньшее сопротивление движению судна.

Форма проекции пера руля на ДП зависит от формы кормового образования корпуса, а площадь — от длины и осадки судна (L и d), У морских судов площадь пера руля выбирается в пределах 1,7—2,5% от погруженной части площади диаметральной плоскости судна. Ось баллера является осью вращения пера руля. Баллер руля в кормовой подзор корпуса входит через гельмпортовую трубу. На верхней части баллера (голове) крепится на шпонке рычаг, называемый румпелем, служащий для передачи вращательного момента от привода через баллер на перо руля.

Судовые рули принято классифицировать по следующим признакам:

По способу крепления пера руля с корпусом судна различают рули:

а) простые — с опорой на нижнем торце руля или со многими опорами на рудерпосте;

б) полуподвесные – с опорой на специальном кронштейне в одной промежуточной точке по высоте руля;

в) подвесные – висящие на баллере.

По положению оси вращения относительно пера руля различают рули:

а) небалансирные – с осью, размещенной у передней (входящей) кромке пера;

б) балансирные – с осью, расположенной на некотором расстоянии от передней кромки руля.

Рис.3.11 Простой небалансирный руль.

Рис.3.12 Полуподвесной небалансирный руль.

Рис.3.13 Подвесной небалансирный руль.

Рис.3.14 Простой балансирный руль.

Рис.3.15 Полуподвесной балансирный руль (полуподвесной)

Рис.3.16 Подвесной балансирный руль.

Рулевой привод предназначается для передачи команд от штурмана из рулевой рубки к рулевой машине в румпельном отделение. Наибольшее применение находят электрическая или гидравлическая передачи. На малых судах применяются валиковые или тросовые приводы, в последнем случае этот привод называют — штуртросовым.

Контрольные приборы следят за положением рулей и —исправным действием всего устройства.

Приборы управления передают приказания рулевому при управлении рулем вручную.

Рулевое устройство — одно из самых важных устройств, обеспечивающих живучесть судна. На случай аварии рулевое устройство имеет дублирующий пост управления рулем, состоящий из штурвала и ручного при­вода, расположенных в румпельном отделении или вблизи от него.

При малых скоростях судна рулевые устройства становятся недостаточно эффективными и порой делают судно совершенно неуправляемым. Для повышения маневренности на современных судах некоторых типов (промысловых, буксирах, пассажирских и специальных судах) устанавливают активные рули, поворотные насадки, подруливающие устройства или крыльчатые движители. Эти устройства позволяют судам самостоятельно выполнять сложные маневры в открытом море, а также проходить без вспомогательных буксиров узкости, входить на акваторию рейда и гавани и подходить к причалам, разворачиваться и отходить от них, экономя на этом время и средства.

Активный руль (рис.3.17) представляет собой перо обтекаемого руля, на задней кромке которого установлена насадка с гребным винтом, приводящимся в движение от валиковой конической передачи, проходящей через пустотелый баллер и вращающийся от электродвигателя, установленного на голове баллера. Существует тип активного руля с вращением винта от электродвигателя водяного исполнения (работающего в воде) вмонтированного в перо руля. При перекладке активного руля на борт, работающий в нем винт создает упор, разворачивающий корму относительно оси поворота судна. При работе гребного винта активного руля на ходу судна скорость судна увеличивается на 2—3 узла. При остановленных главных двигателях от работы гребного винта активного руля судну сообщается малый ход до 5 узл.

Рис.3.17 Активный руль с конической передачей на винт.

Поворотная насадка, установленная вместо руля, при перекладке на борт отклоняет отбрасываемую гребным винтом струю воды, реакция которой вызывает разворот кормовой оконечности судна. Поворотные насадки представляют собой направляющую насадку гребного винта, укрепленную на вертикальном баллере, ось которого пересекается с осью гребного винта в плоскости диска винта (рис.29). Поворотная направляющая насадка является частью движительного комплекса и одновременно служит органом управления, заменяя руль. Выведенная из ДП насадка работает как кольцевое крыло, на котором возникает боковая подъемная сила, вызывающая поворот судна. Возникающий на баллере насадки гидродинамический момент (как на переднем, так и нa заднем ходу) стремится увеличить угол ее перекладки. Чтобы снизить влияние этого отрицательного момента, в хвостовой части насадки устанавливается стабилизатор с симметричным профилем. Угол поворота насадки относительно ДП корабля составляет, как правило, 30—35°.

Рис.3.18. Поворотная насадка.

Подруливающие устройства выполняются обычно в виде туннелей, проходящих через корпус, в плоскости шпангоута в кормовой и

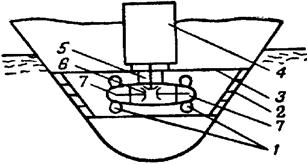

Рис.3.19 Принципиальная схема подруливающего устройства

1– движители (противоположно вращающие винты); 2- защитная решетка;

3– труба; 4 – двигатель; 5 – вертикальный вал; 6 – конический редуктор;7 – горизон-тальные валы.

носовой оконечностях судна. В туннелях размещается гребной винт, крыльчатый или водометный движитель, создающие струи воды, реакции которых, направленные от противоположных бортов, разворачивают судно. При работе кормового и носового устройства на один борт судно перемеща-ется лагом (перпендикулярно диаметральной плоскости судна), что очень удобно приподходе или отходе судна от стенки.

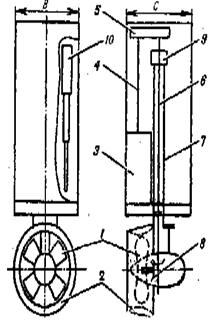

Выдвижная движительно-рулевая колонка (рис. 3.20) Движителем в ВДРК является винт «1», расположенный в направляющей насадке «2». Мощность к винту передается от электродвигателя «3» через вертикальный вал «4», верхний цилиндрический редуктор «5», вертикальный шлицевой вал «6» расположенный внутри баллера колонки «7», и нижний угловой редуктор «8». Механизм поворота «9» обеспечивает разворот комплекса винт — насадка на любой угол. Подъем и опускание комплекса производятся с помощью механизма подъема «10» в виде телескопического гидроцилиндра.

Рис.3.20 Принципиальная схема выдвижной движительно-рулевой колонки.

Поворотные колонки по своему принципиальном устройству схожи с ВДРК, но не имеют механизма подъема. В ряде случаев используются откидные поворотные колонки.

Из перечисленных выше САУ наиболее эффективны ВДРК. Они могут убираться на ходу судна и не создают дополнительного сопротивления.

Эффективность любого САУ характеризуется удельной тягой, т. е. тягой на единицу затраченной мощности Обычно она составляет не менее 10 кгс/л. с.

САУ может использоваться как совместно с главных движительно-рулевым комплексом, так и самостоятельно. Они находят широкое применение для швартовки, разворота в узкости при отсутствии скорости и малых скоростях.

Рулевое устройство должно иметь систему ограничителей поворота руля, допускающую его перекладку на угол не более 36,5°. Система управления рулевым приводом должна быть такой, чтобы перекладка руля прекращалась раньше, чем руль дойдет до ограничителя, и во всяком случае не позднее момента, соответствующего перекладке его на угол 35°.

Около каждого поста управления рулевым приводом должен быть указатель положения пера руля. Такие указатели должны быть и в румпельном отделении. Точность показаний относительно истинного положения пера руля должна быть не менее: 1° — при положении руля в диаметральной плоскости; 1,5° — при углах перекладки от 0 до 5°; 2,5° — при углах перекладки от 5 до 35°.
