Анализ условий поражения в электроустановках

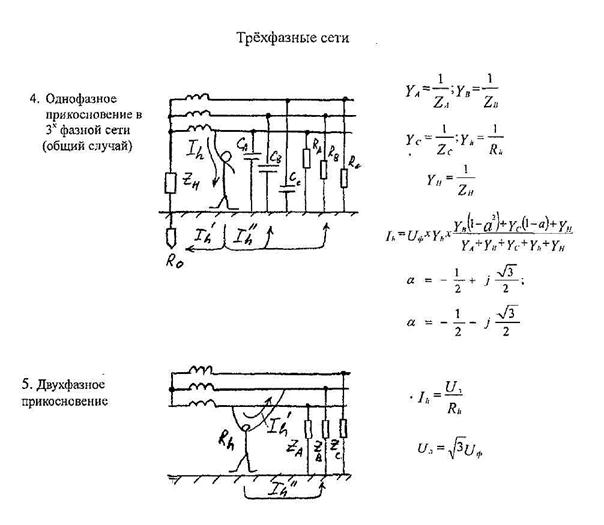

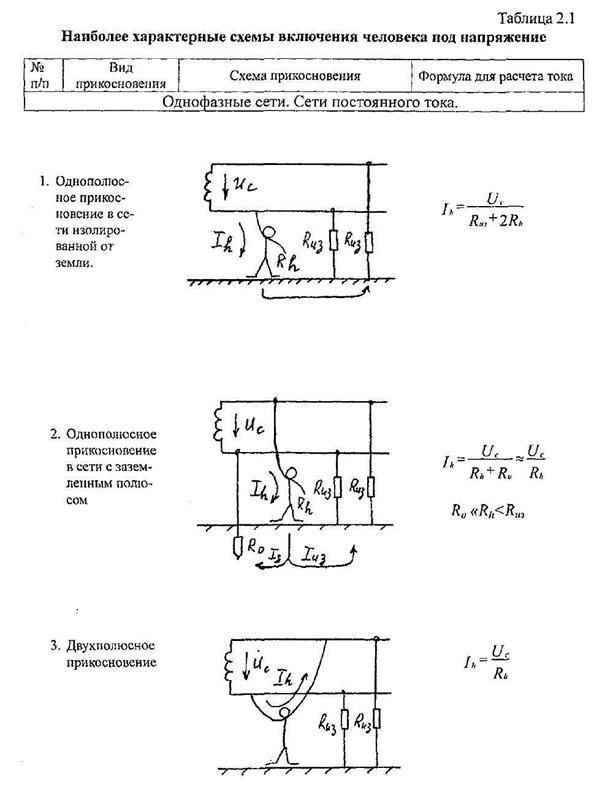

Наиболее характерные варианты (схемы включения) попадания человека под напряжение в сетях переменного и постоянного тока представлены в таблице 2.1, в которой приняты следующие обозначения:

- U_с – напряжение сети постоянного или однофазной сети переменного тока;

- U_л –линейное напряжение;

- U_пр – напряжение прикосновения;

- U_ш – шаговое напряжение;

- I_h – ток через человека;

- I_з – ток замыкания на землю;

- R_h – сопротивление тела человека;

- R₀ – сопротивление заземляющего устройства;

- R_из – сопротивление изоляции относительно земли.



Наиболее типичными являются два случая замыкания цепи тока через тело человека: когда человек касается одновременно 2^х проводов и когда он касается лишь одного провода.
