T триггеры

T триггер — это счетный триггер. У T триггера имеется только один вход. После поступления на этот вход импульса, состояние T триггера меняется на прямо противоположное. Счётным он называется потому, что он как бы подсчитывает количество импульсов, поступивших на его вход. Жаль только, что считать этот триггерумеет только до одного. При поступлении второго импульса T триггер снова сбрасывается в исходное состояние.

T триггеры строятся только на базе двухступенчатых триггеров, подобных рассмотренному ранее D триггеру. Использование двух триггеров позволяет избежать неопределенного состояния схемы при разрешающем потенциале на входе синхронизации "C", так как счетные триггеры строятся при помощи схем с обратной связью

T триггер можно синтезировать из любого двухступенчатого триггера. Рассмотрим пример синтеза T триггера из динамического D триггера. Для того чтобы превратить D триггер в счётный, необходимо ввести цепь обратной связи с инверсного выхода этого триггера на вход, как показано на рисунке 1.


Рисунок 1. Схема T триггера, построенная на основе D триггера

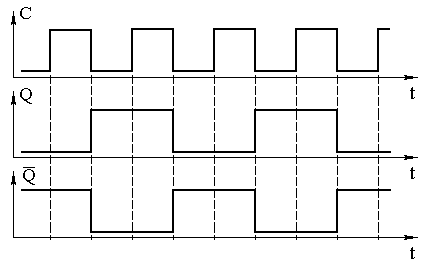

Временная диаграмма T триггера приведена на рисунке 2. При построении этой временной диаграммы был использован триггер, работающий по заднему фронту синхронизирующего сигнала.


Рисунок 2. Временные диаграммы T триггера

Т-триггеры используются при построении схем различных счётчиков, поэтому в составе БИС различного назначения обычно есть готовые модули этих триггеров. Условно-графическое обозначение T триггера приведено на рисунке 3.


Рисунок 3. Условно-графическое обозначение T триггера

Существует еще одно представление T триггера. При разработке схем синхронных двоичных счетчиков важно осуществлять одновременную запись во все его триггеры. В этом случае вход T триггера служит только для разрешения изменения состояния на противоположное, а синхронизация производится отдельным входом "C". Подобная схема T триггера приведена на рисунке 4.


Рисунок 4. Схема синхронного T триггера, построенная на основе D триггера

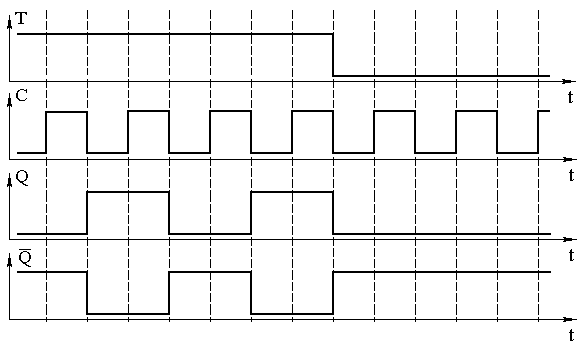

Подобная схема счетного триггера может быть реализована и на JK триггере. Временная диаграмма синхронного T триггера приведена на рисунке 5, а его условно-графическое обозначение — на рисунке 6.


Рисунок 5. Временные диаграммы синхронного T триггера


Рисунок 6. Условно-графическое обозначение синхронного T триггера
