Моноблочные центробежные насосы

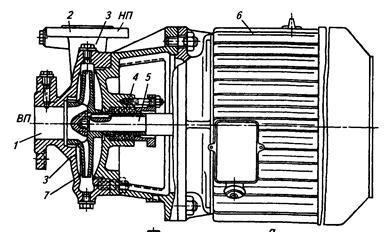

Такие насосы (рис. ) компактны и занимают существенно меньшую площадь машинного зала. Моноблочные насосы малых типоразмеров можно устанавливать без фундамента, закрепляя их на трубопро­воде.

Рабочее колесо 7 установлено непосредственно на конце вала 5 фланцевого электродвигателя 6, что исключает необходимость в собственных подшипниках насоса и соединительной муфте и позволяет уменьшить габаритные размеры и массу насоса. Рабо­чее колесо 7 не разгружено (нет отверстий в ступице и второго уплотняющего кольца), в связи с чем здесь применен простой сальника 4 без водяного замка. Спиральный корпус 3 отлит вместе с входным 1 и напорным 2 патрубками.
