Усилитель с параллельной ООС по току

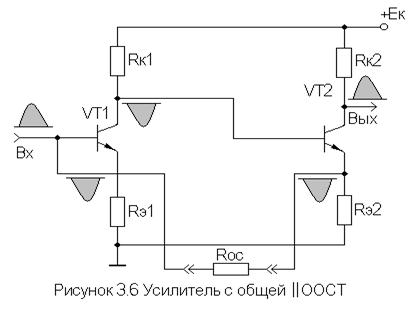

На рис. 3.6 приведена схема двухкаскадного усилителя, охваченного общей параллельной ООС по току (||ООСТ), которая вводится в усилитель путем включения резистора .

Напряжение ОС снимается с резистора , включенного последовательно с нагрузкой усилителя. Напряжение ОС, пропорциональное выходному току усилителя, образует ток , протекающий через . Во входной цепи УУ происходит алгебраическое сложение токов и . Поскольку ||ООСТ применяется в основном в усилителях тока, то логично оценить ее воздействие на коэффициент усиления по току:

,

где – глубина ОС по току.

Если принять, что усилителя без ОС велик и источник сигнала имеет большое внутреннее сопротивление (т.е. представляет собой источник тока), то . Если >>, то . Следовательно, ||ООСТ стабилизирует коэффициент передачи по току УУ.

Входное сопротивление УУ с ОС определяется способом подачи сигнала ОС во входную цепь, поэтому:

.

Выходное сопротивление УУ с ОС определяется способом снятия сигнала ОС в выходной цепи, поэтому:

.

Описанный усилитель целесообразно выполнить в виде ИМС с внешней цепью ОС, что позволяет в широких пределах изменять его характеристики.
