Схемы включения ДУ

Можно выделить четыре схемы включения ДУ: симметричный вход и выход, несимметричный вход и симметричный выход, симметричный вход и несимметричный выход, несимметричный вход и выход.

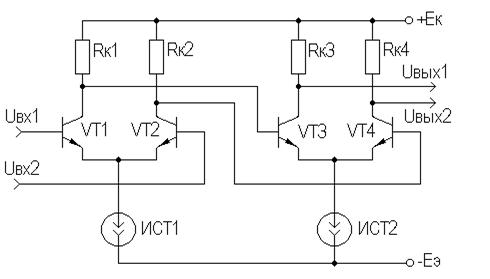

Схема включения ДУ симметричный вход и выход приведена на рис. 11.7 и в особых комментариях не нуждается, такая схема включения применяется при каскадировании ДУ.

Рис. 11.7. Схема включения ДУ «симметричный вход и выход».

Схема включения ДУ несимметричный вход и симметричный выход рассматривалась ранее (см. рис. 10.9).

Схема включения ДУ симметричный вход и несимметричный выход приведена на рис. 11.8.

Рис. 11.8. Схема включения ДУ «симметричный вход - несимметричный выход».

Такая схема включения ДУ применяется в случае необходимости перехода от симметричного источника сигнала (либо симметричного тракта передачи) к несимметричной нагрузке (несимметричному тракту передачи). Нетрудно показать, что дифференциальный коэффициент усиления при таком включении будет равен половине при симметричной нагрузке. Вместо резисторов в ДУ часто используют транзисторы, выполняющие функции динамических нагрузок. В рассматриваемом варианте включения ДУ целесообразно использовать в качестве динамической нагрузки так называемое токовое зеркало, образованное транзисторами и (рис. 11.9).

Рис. 11.9. Схема ДУ с токовым зеркалом.

При подаче на базу транзистора положительной полуволны гармонического сигнала , в цепи транзистора (включенного по схеме диода) возникает приращение тока . За счет этого тока возникает приращение напряжения между базой и эмиттером , которое является приращением входного напряжения для транзистора . Таким образом, в цепи коллектор – эмиттер возникает приращение тока, практически равное , поскольку в ДУ плечи симметричны. В рассматриваемый момент времени на базу транзистора подается отрицательная полуволна входного гармонического сигнала . Следовательно, в цепи его коллектора появилось отрицательное приращение тока . При этом приращение тока нагрузки ДУ равно , т.е. ДУ с отражателем тока обеспечивает большее усиление дифференциального сигнала. Необходимо также отметить, что для рассматриваемого варианта ДУ в режиме покоя ток нагрузки равен нулю.

При несимметричном входе и выходе работа ДУ в принципе не отличается от случая несимметричный вход – симметричный выход. В зависимости от того, с какого плеча снимается выходной сигнал, возможно получение синфазного или противофазного выходного сигнала, как это получается в фазоинверсном каскаде на основе ДУ (см. подразд. 10.4).
