Входные и выходные данные, информационное обеспечение ТПП





Производственно-технический цикл и технологическая подготовка производства

Важнейшими этапами ЖЦИ, на которых в значительной мере формируется качество изделия, являются этапы ТПП и производ­ства, которые принято

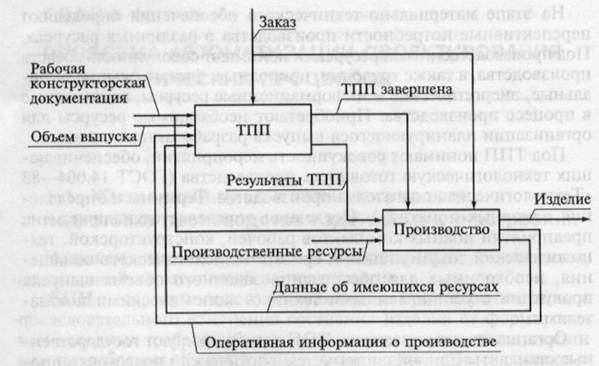

объединять в производственно-технологи­ческий цикл (ПТЦ). Выполнение ПТЦ (рис. 1.2) связано с приня­тием и реализацией технологических решений.

Рис. 1.2. Структура ПТЦ



Технологическим называют любое решение, принимаемое и реализующееся в ПТЦ, относящееся непосредственно к определе­нию или изменению состояния предмета производства и направ­ленное на обеспечение выпуска продукции. Технологические ре­шения служат основой для разработки конструкторско-технологических мероприятий и соответствующей документации при ТПП, направляемых для исполнения и внедрения в производство.

Основными функциями ТПП на уровне предприятия являются (рис. 1.3):

• обеспечение технологичности конструкций изделий;

• выбор и подготовка заготовок;

• разработка ТП;

• проектирование средств технологического оснащения;

• контроль и управление ТП.

На рис. 1.3 и далее при рассмотрении структуры ТПП входная информация помечена символом «I», выходная — симво­лом «О».

Рис. 1.3. Общая структура системы ТПП:

I1 — рабочая конструкторская документация на изделие; I2 — рабочая конст­рукторская документация на директивную заготовку (заготовку, поступившую к изготовителю изделия с другого предприятия например, специализирующегося только на выпуске заготовок); I3 — объем выпуска изделий; I4 — информационное обеспечение; О1 — модели (чертежи) изделий, отрабо­танных на технологичность; О2 разработанная модель (чертеж) заготовки; О3 — типовой технологический процесс изготовления заготовки; О4 — заказ на изго­товление заготовки; О5 — технологические процессы изготовления деталей и сборки; О6 — изменения конструкций деталей и сборочных единиц; O7заказ на приоб­ретение (изготовление) средств технологического оснащения; О8 — конструктор­ская документация на средства технологического оснащения

Входные данные для системы ТПП образуют: рабочая конструкторская документация на изделие и директивную заготовку, объем выпуска изделия,

информационное обеспечение.

Рабочая конструкторская документация на изделие включает в себя сборочные чертежи изделия и его сборочных единиц, специ­фикации, ведомость спецификаций, ведомость покупных изделий, чертежи деталей изделия, программы и методики испытаний, тех­ническое описание и инструкции по эксплуатации изделия.

Сборочный чертеж— графическое изображение изделия, отвеча­ющего техническому заданию, позволяющее оценить соответствие конструкции следующим требованиям и показателям: работоспо­собности, технического уровня, безопасности работы, удобства обслуживания, возможности и простоты ремонта, монтажа и де­монтажа изделия.



Чертеж детали — основной конструкторский документ, содержа­щий изображение детали и другие данные, необходимые для ее изготовления и контроля (требования к точности размеров, форме, взаимному расположению поверхностей, шероховатости, твердости, сведения о материале и др.). Информация, содержащаяся на чертеже детали, при наличии данных о конкретных условиях производства должна быть достаточной для принятия технологических решений, напри­мер, оценки возможности изготовления детали на универсальном или специальном оборудовании, выборе режущего инструмента и т.д.

При использовании систем автоматизированного проектирова­ния конструкций изделий (САПР К) информация об изделии и его элементах может импортироваться системой ТПП в наиболее удобных для применения формах. В частности, вместо сборочных чертежей и чертежей детали используют геометрическо - технологические модели изделия и его элементов, полученные в САПР К различными способами. Например, твердотельные модели, разработанные с помощью графических пакетов программ (Компас, AutoCAD и т.п.)

Информационное обеспечение ТПП может быть разделено на инвариантное функциям ТПП и функционально-ориентированное.

Инвариантное функциям ТПП информационное обеспечение включает в себя:

• данные об имеющемся технологическом оборудовании, ис­пользуемых технологических методах и процессах, производствен­ных площадях и их загрузке, технологической оснастке и других имеющихся в наличии ресурсах производства;

• текущие технико-экономические показатели предприятия и данные об экономической ситуации на рынке выпускаемой пред­приятием продукции;

• данные о реальных конструктивно-технологических парамет­рах поступивших заготовок и уже выпущенных изделий, получен­ные по результатам входного контроля заготовок и приемочного контроля изделий (например, опытной партии);

• оперативную информацию о ходе реализованных ТП, включа­ющую данные операционного контроля ТП или обрабатываемой заготовки после завершения определенной технологической опе­рации;

• общие методы принятия технологических решений и их опти­мизации.

Компонентами функционально-ориентированного информаци­онного обеспечения ТПП являются:

• правила выбора показателей обеспечения технологичности кон­струкций изделий, сборочных единиц — для функции обеспече­нии технологичности конструкции изделий;

• правила выбора вида, метода изготовления и конструирова­ния исходных заготовок — для функции выбора и подготовки за­готовок;

• правила разработки и применения ТП, выбора оборудования и других средств технологического оснащения — для функции раз­работки ТП;

• правила проектирования — для функции проектирования средств технологического оснащения;

• методы выявления причин отклонений хода ТП, методы и правила принятия и реализации технологических решений по лик­видации отклонений в ходе ТП — для функции контроля и управ­ления.

Выходные данные системы ТПП представляют в виде технологических и конструкторских документов или из­менений указанных документов. К основным выходным результа­там ТПП относят:

• модели (чертежи) изделий (деталей, сборочных единиц), отра­ботанных на технологичность;

• модель/чертеж заготовки (разработанная);

• типовой ТП изготовления заготовки;

• заказ на изготовление заготовки;

• ТП изготовления деталей и сборки;

• изменения конструкций деталей и сборочных единиц;

• заказ на приобретение (изготовление) средств технологическо­го оснащения;

• конструкторскую документацию на средства технологическо­го оснащения;

• изменения ТП изготовления деталей и сборки.

Технологические процессы изготовления деталей, заготовок (поковок) и сборки пред­ставляют:

• технологическая документация на разработанные ТП изго­товления деталей;

• управляющие программы для оборудования с ЧПУ и сопро­водительная технологическая документации;

• технологическая документация на разработанные ТП сборки узлов и изделий.
