Состав и виды обеспечения САПР ТП

Состав и структура САПР ТП

В составе любой САПР ТП выделяют комплекс технических средств, программно-методический комплекс и обслуживающий персонал (рис. 2.2).

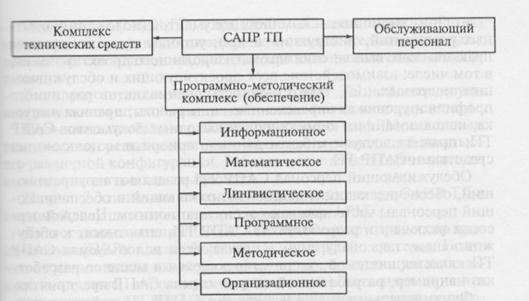

Рис. 2.2. Состав и виды обеспечения САПР ТП

Комплекс технических средств предназначен для обеспечения ввода-вывода информации в систему, хранения и переработки информации в системе, отображении и выдачи информации в удобной для проектировщика форме, а также управления процессами обра­ботки информации при проектировании. К техническим средствам САПРТП относят вычислительную технику, периферийные устрой­ства (в основном используемые для ввода-вывода информации), сетевое оборудование, специализированные АРМ.

Программно-методический комплекс САПР ТП включает в себя (ГОСТ 34.033—90 «Автоматизированные системы. Термины и оп­ределения») обеспечение:

• информационное - информация, используемая САПР ТП для выработки проектных решений (данные о прототипах проек­тируемых объектов, типовых проектных решениях, нормативные ванные), основная часть которой содержится в машинных базах данных и незначительная — в обычных документах;

• математическое - совокупность математических методов, мо­делей и алгоритмов, необходимых дли выполнения проектных про­цедур;

• лингвистическое - сведения о специальных проблемно-ориен­тированных языках проектирования, использующихся в САПР ТП;

• программное - комплекс всех программ и эксплуатационной документации к ним в виде обычных текстовых документов или записанных на машинных носителях;

• методическое - комплект документов, содержащих общее опи­сание САПР ТП; данные об используемых средствах автоматиза­ции, правилах их технического обслуживания и использования;

• организационное - комплект документов (положений, штат­ных расписаний, инструкций и др.), устанавливающих правила практического выполнении автоматизированного проектирования, в том числе: взаимодействие всех проектирующих и обслуживаю­щих подразделений; ответственность специалистов различного профиля и уровня за определенные виды работы и т.д.

Обслуживающий персонал САПР ТП разделяют на управляю­щий, обеспечивающий и целевой. Управляющий и обеспечиваю­щий персоналы называют эксплуатационным. Целевой пер­сонал включает и разработчиков САПР ТП.

Функциональными составляющими САПР ТП являются про­ектирующие

и обслуживающие подсистемы. Подсистема - сово­купность взаимосвязанных элементов, способных выполнять от­носительно независимые функции, реализовать подцели, направ­ленные на достижение общей цели системы.

К проектирующим относят подсистемы, выполняющие процеду­ры и операции проектирования отдельных частей объекта или осуществляющие выполнение определенного этапа проектирова­ния (например, разработки маршрутов обработки основных поверхностей, выбора технологических баз и т.д.).

Обслуживающие подсистемы обеспечивают функционирование проектирующих подсистем (например, подсистемы графического отображения состояния предмета производства, информационно-поисковые, подсистемы формирования текстовых документов и т.д.).

Подсистемы САПР ТП, в принципе, обладают всеми свойства­ми систем и могут функционировать самостоятельно.
