Студопедия

КАТЕГОРИИ:


Архитектура-(3434)Астрономия-(809)Биология-(7483)Биотехнологии-(1457)Военное дело-(14632)Высокие технологии-(1363)География-(913)Геология-(1438)Государство-(451)Демография-(1065)Дом-(47672)Журналистика и СМИ-(912)Изобретательство-(14524)Иностранные языки-(4268)Информатика-(17799)Искусство-(1338)История-(13644)Компьютеры-(11121)Косметика-(55)Кулинария-(373)Культура-(8427)Лингвистика-(374)Литература-(1642)Маркетинг-(23702)Математика-(16968)Машиностроение-(1700)Медицина-(12668)Менеджмент-(24684)Механика-(15423)Науковедение-(506)Образование-(11852)Охрана труда-(3308)Педагогика-(5571)Полиграфия-(1312)Политика-(7869)Право-(5454)Приборостроение-(1369)Программирование-(2801)Производство-(97182)Промышленность-(8706)Психология-(18388)Религия-(3217)Связь-(10668)Сельское хозяйство-(299)Социология-(6455)Спорт-(42831)Строительство-(4793)Торговля-(5050)Транспорт-(2929)Туризм-(1568)Физика-(3942)Философия-(17015)Финансы-(26596)Химия-(22929)Экология-(12095)Экономика-(9961)Электроника-(8441)Электротехника-(4623)Энергетика-(12629)Юриспруденция-(1492)Ядерная техника-(1748)

Основные свойства портландцемента


1. Тонкость помола

а) ситовой анализ;

Через сито №008 должно проходить не менее 85% массы пробы.

б) удельная поверхность при помощи поверхностномера ПСХ (Sпц =2500…3500 см2/г);

2. Истинная плотность ρпц ≈ 2,9…3,1 г/см3;

3. Средняя плотность ρопц ≈ 0,9…1,6 г/см3;

4. Нормальная густота цементного теста – это такая консистенция его, при которой пестик прибора Вика не доходит до дна кольца на 5…7 мм.

5. Равномерность изменения объёма

Равномерность изменения объёма твердеющего цемента определяется путём трёхчасового кипячения лепёшек суточного возраста изготовленных из цементного теста нормальной густоты.

6. Сроки схватывания

Выполняется точно так же, как у гипса.

Начало схватывания должно наступать не ранее 45 минут, конец схватывания — не позднее 10 часов.

7. Консистенция (нормальная густота) цементного раствора

Консистенция цементного раствора — водо-цементное отношение, которое определяется по специальной методике (с использованием встряхивающего столика).

8. Активность и марка ПЦ

Марка цемента (Rц28) — гарантированный предел прочности при сжатии половинок стандартных образцов 4х4х16 см в возрасте 28 суток, после хранения в воде при температуре +20 ºС.

Образцы изготовляются из раствора нормальной густоты состава 1:3 (на одну часть цемента приходится три части песка).

Испытания:

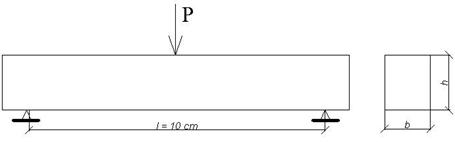

- на изгиб

[МПа, кгс/см2]



Концы балок испытываются на сжатие по которым и определяется марка ПЦ

металлическая пластина F=25 см2



R=P/F=P/25 [МПа, кгс/см2]

Активность — прочность при сжатии или изгибе стандартных образцов в любом возрасте (обычно активность при сжатии), т.е. 1 сутки, 3 суток, … , 28 суток, … , 1 год, 10 лет.

Марка цемента определяется по пределам прочности при сжатии и изгибе в возрасте 28 суток.

Марки ПЦ по ГОСТу: 400, 500, 550, 600 (кгс/см2).

Для оценки прочности при сжатии цементо-песчаных образцов вместо марок могут использоваться классы (определенные в МПа): 22,5; 32,5; 42,5; 52,5. Цементы разделяют на цемент нормального и ускоренного твердения (к последнему добавляют букву R).

<== предыдущая лекция | следующая лекция ==>
Портландцементы с минеральными добавками | Теория твердения ПЦ

Дата добавления: 2014-01-03; Просмотров: 219; Нарушение авторских прав?; Мы поможем в написании вашей работы!


Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет



ПОИСК ПО САЙТУ:


Рекомендуемые страницы:

Читайте также:
studopedia.su - Студопедия (2013 - 2021) год. Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав! Последнее добавление
Генерация страницы за: 0.002 сек.
