Основные библиотеки Simulink


В пакете Simulink используются две основные библиотеки: Главная – Simulink, Библиотека расширений - Simulink Extras.

На Ошибка! Источник ссылки не найден. показано окно браузера (обозревателя) главной библиотеки Simulink. Оно состоит из двух панелей. В левой панели отображается иерархически организованное оглавление библиотеки. Оно отображается в традиционном стиле: значок «+» слева от имени компонента означает, что внутри есть вложенные компоненты. При открытии компонента (щелчком мыши по нему) ниже отображается список вложенных компонентов. Значок при этом меняется на «-». Выбор компонента в левой панели щелчком мышью по нему приводит к выделению этого компонента цветом и отображению в правой панели компонент, входящих в его состав. На Ошибка! Источник ссылки не найден. выделена основная библиотека Simulink, содержащая подбиблиотеки, перечисленные в Ошибка! Источник ссылки не найден.. Компоненты в правой панели отображаются текстовыми именами и значком слева от имени, который внешним видом подсказывает функциональное назначение компонента. Компонент в правой панели можно выбрать аналогично. В поле над полями выводится текстовое описание выбранного компонента. Компоненты из библиотеки можно мышью переносить в окно модели.

Основная библиотека Simulink

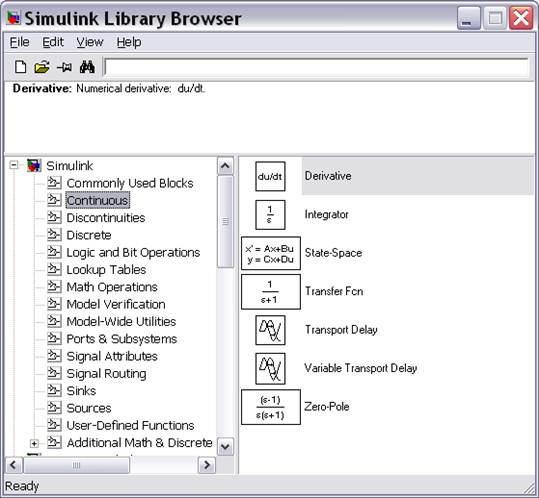

Основная библиотека Simulink, подбиблиотека Continuous
