Тесты по теме

□ Задание 1. Выбрать номер правильного ответа

Вертикальная грань ступеней называется:

1. Фризовой

2. Проступью

3. Подступенком

□ Задание 2. Дополнить предложение:

Горизонтальный элемент, расположенный между этажами и в уровне этажей,
называется____________.

□ Задание 3. Установить соответствие

Вид лестницы: Признаки отличия:

1. Аварийная А. Нет промежуточных площадок

2. Пожарная Б. Лестницы располагаются

под углом 45° В. На уровне оконных проемов

предусмотрены площадки Г. Не доходит до уровня земли

на 2,5 м

□ Задание 4. Выбрать номер правильного ответа

Ширина лестничного марша уменьшается, если стойки ограждения закреплены:

1. В гнездах

2. К торцам ступеней

□ Задание 5. Установить соответствие

Средства сообщения между этажами:

1. Механические А. Лифты

2. Конструктивные Б. Эскалаторы

В. Пандусы

□ Задание 6. Выбрать букву правильного ответа

Опорный элемент сборного марша, к которому примыкают ступени сбоку:

1. Косоур

2. Тетива

□ Задание 7. Дополнить предложение:

Ступени, примыкающие к лестничной площадке, называют__________.

□ Задание 8. Выбрать букву правильного ответа

Размеры проступи ступени:

1. 300 мм

2. 150 мм

Лекция 10 Конструкции большепролетных покрытий общественных зданий

Все конструктивные системы покрытия можно рас­сматривать с двух позиций, оказывающих влияние на архитектурный облик всего здания. Во-первых, с позиции работы конструкции в одном, двух или нескольких направлениях одновременно, и тогда мы делим их на плоскостные и пространственные. Во-вторых, с позиции отсутствия или наличия распора в конструкции, и тогда мы имеем дело с безраспорными и распорными конструкциями.

Плоскостными называют конструкции, работающие только в одной вертикальной плоскости, проходящей через опоры; к ним относятся балки, фермы, рамы, арки.

В отличие от плоскостных пространственные покрытия рабо­тают одновременно в двух или нескольких направлениях. К ним относятся: оболочки, складки, висячие покрытия, пневматические конструкции и др.

У распорных конструкций под влиянием собственной массы и внешних вертикальных нагрузок на опорах возникают помимо вер­тикальных еще и горизонтальные составляющие реакций, именуемые распором. Безраспорными конструкциями называют такие, у которых горизонтальные составляющие опорных реакций отсутствуют.

Балки и фермы представляют собой основные виды безраспор­ных плоскостных конструкций (рис. 3.61).

Железобетонные балки заводского изготовления для пролетов 12, 15, 18 м являются наиболее простыми несущими конструкциями; они получили наибольшее распространение благодаря экономному расходу металла, простоте монтажа и соответствию противопожар­ным нормам. Разработано несколько типов балок для горизонталь­ных и скатных с небольшим уклоном (до 1: 5) покрытий. Сечение таких балок принимается прямоугольным (при L < 12 м), тавровым или двутавровым (при L > 12 м).

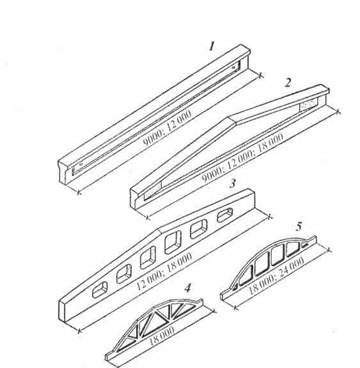

Рис. 3.61. Несущие конструкции для перекрытия залов: 1 — односкатная балка; 2 — двускатная балка; 3 — решетчатая балка; 4 — сегментная раскосная ферма; 5 — арочная безраскосная ферма

Стальные фермы обычно применяют при пролетах 12—18 м и выше.

Очертание стальных ферм может быть разнообразным, чаще все­го применяют трапециевидные двускатные, с параллельными пояса­ми и др. В верхнем поясе фермы раскрепляются железобетонными плитами покрытия, привариваемыми к узлам верхнего пояса. В ниж­нем поясе и в вертикальной плоскости над опорами фермы ] раскрепляются металлическими связями. Конструируют металли­ческие фермы с применением прокатных уголков и швеллеров. При пролетах более 40 м и при больших нагрузках эти профили рацио­нально заменить трубчатыми или коробчатыми сечениями.

В пространственных покрытиях в отличие от плоскостных их тонкая плита оболочки работает на сжатие, а растягивающие уси­лия сосредоточены в контурных элементах, работающих в разных плоскостях. Основными видами пространственных покрытий являются оболочки, складки, шатры, висячие и пневматические покрытия.

Оболочки бывают одинарной и двоякой кривизны. Первые представляют собой цилиндрические или конические поверхности. Оболочки двоякой кривизны могут быть и оболочками вращения с криволинейной образующей (купол, гиперболический параболоид, эллипсоид вращения).

На рис. 3.62 показаны основные формы сводов.

По структуре оболочки бывают гладкие, волнистые, ребристые, сетчатые (рис. 3.63). Изготовляют их из монолитного или сборного железобетона. В сборных конструкциях помимо железобетона ис­пользуют асбестоцемент, металл, пластик. Ребристыми являются обо­лочки, у которых тонкая криволинейная стенка усилена ребрами. Сет­чатая оболочка состоит только из ребер или стержней, промежутки между которыми заполняют ненесущим материалом (стеклопласти­ком, пленкой). Гладкие железобетонные оболочки выполняют все­гда монолитными. Железобетонные и металлические оболочки применяют для устройства покрытий пролетом до 100 м и более.

Цилиндрические оболочки опираются на торцовые и промежу­точные диафрагмы, которые жестко с ними связаны, обеспечивая тем самым устойчивость всей оболочки. Бочарные оболочки в от­личие от цилиндрических имеют продольную ось не прямолиней-

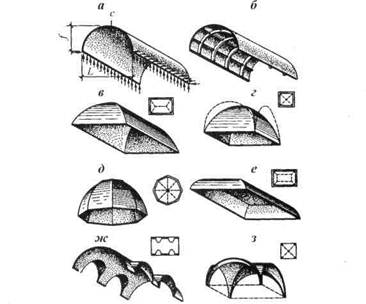

Рис. 3.62. Основные формы сводов:

а — гладкий свод и его опорные реакции; б — ребристый;

в-д — сомкнутый; е — зеркальный; ж — цилиндрический; з — крестовый

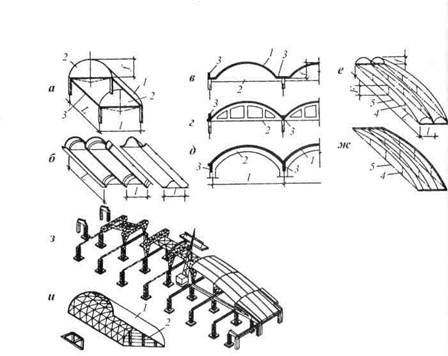

Рис. 3.63. Своды-оболочки:

а — цилиндрическая; б — цилиндрическая многоволновая;

в — сплошная диафрагма жесткости; г — рамная диафрагма;

д — арочная диафрагма; е, ж — бочарный свод-оболочка;

з — схема монтажа бочарного свода; и — сетчатые оболочки;

1 — оболочка; 2 — диафрагма жесткости; 3 — ребро жесткости; 4 — подвески; 5 — затяжки

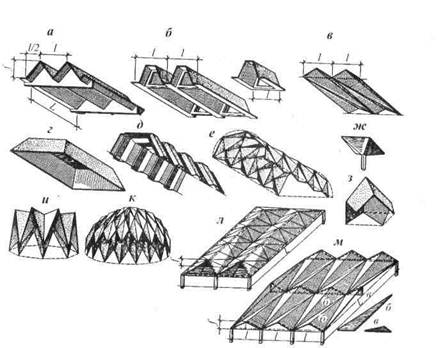

Рис. 3.64. Складки и шатры:

а — складка пилообразная; б — то же трапециевидного профиля;

в — то же из однотипных треугольных плоскостей;

г— шатер на прямоугольном основании с плоским верхом;

д — складка сложного профиля; е — многогранный складчатый свод;

ж — складка-капитель; з — четырехгранный шатер; и — многогранный шатер;

к — складчатый купол; л — сборная складка призматического типа;

м — сборная стяжка с затяжками

ную, а изогнутую по кривой с выпуклостью кверху, которая чаще всего очерчена по окружности. Сферические оболочки представля­ют собой часть поверхности шара и чаще всего имеют форму купо­ла, опирающегося по всему периметру или на отдельно стоящие опоры, расположенные по периметру. Они могут быть монолитны­ми и сборными.

Складки и шатры — пространственные покрытия, образованные плоскими взаимно пересекающимися элементами (рис. 3.64). Их при­меняют для зданий пролетами до 40 м. Складки обычно состоят из ряда повторяющихся в определенном порядке поперек пролета эле­ментов, опирающихся по краям на диафрагмы жесткости. Шатры перекрывают прямоугольное в плане пространство смыкающимися кверху с четырех сторон плоскостями. Толщина плоского элемента складки должна быть не менее /₂₀₀ пролета, высота — не менее /₂₀, а ширина грани — не менее Д пролета.

Висячие покрытия отличаются наиболее экономичным расходом металла, работающим только на растяжение (рис. 3.65). Они бывают: седловидными по аркам; седловидными с опиранием на изогнутый контур; в виде гиперболического параболоида с жестким контуром и т.д. Основными элементами висячего покрытия являются; несущие тросы, жесткий опорный контур, оттяжки, опорные мачты.

Пневматические покрытия (рис. 3.66) позволяют перекрывать пролеты до 30 м и бывают трех основных видов: воздухоопорные оболочки, пневматические каркасы и пневматические линзы.

Воздухоопорные оболочки представляют собой баллоны из про­резиненной или синтетической ткани, внутри которых создается давление воздуха 0,002—0,005 МПа. Эксплуатируемое помещение находится внутри баллона, и попасть в него можно только через шлюз. Этот вид покрытия широко применяют для устройства поле­вых лабораторий, спортивных сооружений.

Рис. 3.65. Типы висячих покрытий: а — седловидное по аркам; б — то же с опиранием на изогнутый контур; е — гиперболический параболоид (гипар) с жестким контуром; г — то же с контуром в виде троса-подбора; д — то же по вертикальным аркам; е — покрытие с опиранием на жесткий опорный диск или объем и наклонную арку; ж — тентовое покрытие с опиранием на жесткий диск и устойчивую стенку; з — то же с опиранием на несущие

и стабилизирующие тросы; и — покрытие, опертое по продольной оси на два главных троса пролетом 126 м;

1 — несущие тросы; 2 — предварительно напряженные стабилизирующие

тросы; 3 — жесткий опорный контур; 4 — оттяжки; 5 — стойки-оттяжки;

6 — опорные мачты; 7 — трос-подбор; 8 — опорные арки; 9 — опорный объем;

10 — тент; 11 — устойчивая стена; 12 — опорный узел; 13 — железобетонные

балки-распорки; 14 — главные тросы, поддерживающие сетчатое покрытие

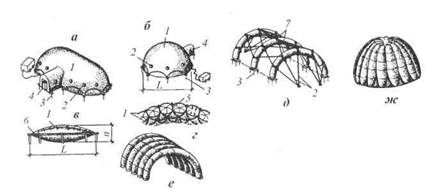

Рис. 3.66. Типы пневматических покрытий:

а, б— воздухоопорные; в — пневматическая линза;

г— фрагмент стеганой конструкции; д, е — каркасные пневматические

сводчатые покрытия; ж— пневматический арочный купол;

1 — воздухонепроницаемая оболочка; 2 — окно-иллюминатор

из органического стекла; 3 — анкеры-штопоры для крепления к грунту;

4 — шлюз; 5 — «тяж-простежка»; 6 — стальной опорный пояс линзы;

7 — растяжка для придания продольной устойчивости и поддержки

тента покрытия

Пневматические каркасы, представляющие собой удлиненные баллоны с избыточным давлением воздуха 0,03—0,07 МПа, изготов­ляют в виде арок. Ряд арок образует непрерывный свод. При уста­новке опор с шагом 3-4 м поверх натягивается водонепроницаемая ткань.

Пневматические линзы выполняют в виде больших подушек, заполненных воздухом с избыточным давлением 0,002—0,005 МПа и подвешенных краями к жесткой каркасной конструкции. Их ис­пользуют для устройства летних театров и других сооружений вре­менного или передвижного характера.

Тема 3.11. Подвесные потолки

Подвесной потолок — декоративно-отделочный экран, закрепленный к перекрытию здания. В современном интерьере общественных зданий подвесные потолки способствуют решению как архитектурных, так и функционально-технологических задач (рис. 3.67).

Конструкции подвесных потолков позволяют создавать разно­образные решения интерьеров, открывают широкие возможности трансформации внутреннего пространства, размещения различных функциональных элементов (светильников, громкоговорителей и т.д.), они также удобны в эксплуатации и легко ремонтируются и обновляются. В пространстве между потолочной плоскостью под­весного потолка и плоскостью несущей конструкции перекрытия свободно располагаются инженерные сети, коммуникации вентиля­ции и кондиционирования воздуха и др. Возможно также размеще­ние специальных противопожарных и охлаждающих систем.

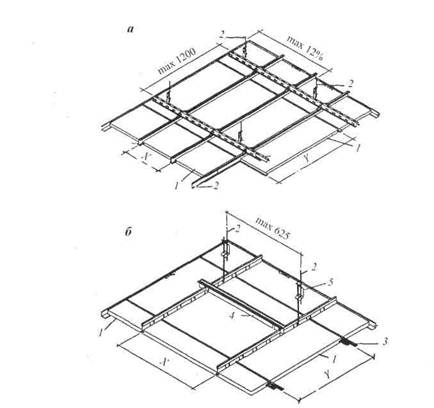

Рис. 3.67. Варианты укладки отделочных потолочных элементов:

несъемный (а) и съемный (б) варианты;

1 — потолочная панель; 2 — подвеска; 3 — несущий стальной профиль;

4 — связующий элемент; 5 — регулирующее устройство;

X, У — модульные размеры потолочных элементов

Подвесные потолки выполняют следующие функции: акусти­ческие (звукопоглощающие подвесные потолки); осветительные (светящиеся подвесные потолки); архитектурно-декоративные (декоративные подвесные потолки); огнезащитные, теплоизоляци­онные и др. Обычно подвесные потолки выполняют не одну, а не­сколько функций.

Акустические подвесные потолки обеспечивают поглощение и ослабление звуковой энергии. Необходимая акустика помещения обеспечивается применением звукопоглощающихлицевыхэлемен­тов. Осветительная функция подвесных потолков определяется ар­хитектурно-художественным решением освещения помещений.

При проектировании подвесных потолков рациональность ре­шений достигается за счет:

экономичности (использование недорогих материалов, неслож­ный монтаж);

функциональности (обеспечение физико-технических требова­ний: звукоизоляции, звукопоглощения, теплоизоляции, проти­вопожарной защиты и влагостойкости);

эстетичности (различный рисунок, разнообразный материал подвесных потолков).

Потолочные плиты выполняются из минеральных материалов, металлов, гипса, пластмасс и дерева.

Потолочные плиты из минеральных материалов являются эколо­гически чистыми натуральными изделиями, в основу которых зало­жено сырье — камень, например изделия из базальтового волокна. Такое сырье обладает хорошей противопожарной защитой. Плиты могут иметь как гладкую поверхность, так и перфорированную, с уг­лубленным или выпуклым геометрическим рисунком.

Потолочные металлические панели выполняются из алюминие­вых сплавов с заполнением внутренней полости звукопоглощающим материалом, с различными вариантами лакокрасочного покрытия и перфорации, что создает разнообразные оформительские возмож­ности. Эти изделия могут применяться в плавательных бассейнах, саунах, зимних садах и т.п. Хорошие гигиенические свойства позво­ляют их использовать для помещений больниц, лабораторий, кухонь. Потолочные панели, выполненные на основе гипса, отличают­ся ослепительно белым цветом, они огнестойки, влагоустойчивы, обладают хорошей звукоизоляцией. Могут выполняться с гладкой и перфорированной поверхностью (с круглыми —диаметром 6 мм или квадратными отверстиями — 12 х 12 мм).

Для подвесных потолков может применяться древесина в на­туральном виде (пластины, бруски, рейки) и модифицированная — в виде многослойной фанеры или фибролита. Выпускаются в форме листов, полос и плиток. Отделка лицевой поверхности осуществля­ется путем окраски, покрытия лаком.

Пластмассы в основном используются для устройства светящих­ся подвесных потолков. Они имеют ряд недостатков: низкие акусти­ческие свойства, накопление статического электричества, по причи­не которого на поверхности пластмасс собирается пыль.

Скрытая часть подвесного потолка — это несущая конструкция, при помощи которой его лицевая поверхность крепится к перекры­тию здания. Эта конструкция может быть выполнена следующим образом:

• креплением потолочных изделий непосредственно к перекры­тию через системы вертикальных подвесок;

• созданием между потолочной плоскостью и перекрытием каркас­ной системы в двух вариантах: а) несущие горизонтальные элементы расположены в одном уровне параллельными рядами с расстоянием, кратным потолочным изделиям, и закреплены к пе­рекрытию с помощью вертикальных подвесок; б) система пере­крестного каркаса, состоящего из несущих (нижний уровень) и распределительных (верхний уровень) конструктивных элемен­тов. Несущие элементы устанавливаются с расстоянием, кратным величине потолочных изделий, распределительные — на 1—2 м друг от друга.

Система перекрестного каркаса наиболее выгодна, так как по­зволяет сохранить число конструктивных вертикальных подвесок. Крепление потолочных плит или панелей к их конструктивной части может быть глухое (несъемное закрепление) или съемное, позволяющее снимать плиты во время эксплуатации.

Система подвески имеет регулировочные устройства, обеспечи­вающие высокую точность фиксации плоскости потолка на задан­ной отметке.

Потолочные изделия закрепляют на несущих элементах каркаса так, что стыки между отдельными элементами могут быть незамет­ными или с заранее предусмотренным зазором. Видимая ширина профиля — от 15 до 24 мм. Узкие видимые полосы металла создают привлекательное графическое оформление интерьера.

Лекция 11 ТИПЫ ЗДАНИЙ
