Студопедия

КАТЕГОРИИ:


Архитектура-(3434)Астрономия-(809)Биология-(7483)Биотехнологии-(1457)Военное дело-(14632)Высокие технологии-(1363)География-(913)Геология-(1438)Государство-(451)Демография-(1065)Дом-(47672)Журналистика и СМИ-(912)Изобретательство-(14524)Иностранные языки-(4268)Информатика-(17799)Искусство-(1338)История-(13644)Компьютеры-(11121)Косметика-(55)Кулинария-(373)Культура-(8427)Лингвистика-(374)Литература-(1642)Маркетинг-(23702)Математика-(16968)Машиностроение-(1700)Медицина-(12668)Менеджмент-(24684)Механика-(15423)Науковедение-(506)Образование-(11852)Охрана труда-(3308)Педагогика-(5571)Полиграфия-(1312)Политика-(7869)Право-(5454)Приборостроение-(1369)Программирование-(2801)Производство-(97182)Промышленность-(8706)Психология-(18388)Религия-(3217)Связь-(10668)Сельское хозяйство-(299)Социология-(6455)Спорт-(42831)Строительство-(4793)Торговля-(5050)Транспорт-(2929)Туризм-(1568)Физика-(3942)Философия-(17015)Финансы-(26596)Химия-(22929)Экология-(12095)Экономика-(9961)Электроника-(8441)Электротехника-(4623)Энергетика-(12629)Юриспруденция-(1492)Ядерная техника-(1748)

Основные свойства строительных материалов





Средняя плотностьо(г/см3, кг/м3) – это масса 1 см3 или 1 м3 материала в естественном состоянии, т.е. вместе с порами, пустотами. Среднюю плотность определяют делением массы материала m (г, кг) на весь занимаемый им объем вместе с имеющимися в нём порами и пустотами V (см3, м3):

(1)

Среднюю плотность сыпучих материалов – глины, песка, щебня, цемента и др. – называют насыпной плотностью н (кг/м3).

Истинная плотность(г/см3, кг/м3) – это масса 1 см3 или 1 м3 материала в абсолютно плотном состоянии. Истинную плотность определяют делением массы материала m (г, кг) на абсолютный объем Vа (см3, м3), т.е. на объем, занимаемый только твердым веществом материала без пор:

(2)

Пористость П– это та часть объема материала, который занимают поры. Пористость в частях по объему вычисляют по формуле

, или после преобразования (3, 4)

Пористость в процентах вычисляют по формуле

(5)

Водопоглощение – это способность материала при непосредственном соприкосновении с водой поглощать и удерживать её в порах. Водопоглощение оценивают количеством воды, поглощаемой материалом за 48 часов выдерживания в воде.

Водопоглощение по массе Вм (%) – отношение массы поглощенной воды к массе сухого образца:

(6)

где mн – масса насыщенного водой образца, г; mс – масса сухого образца, г.

Водопоглощение по объему Во [%] – отношение объёма поглощенной воды к объему образца. Если учесть, что 1г воды равен 1 см3, водопоглощение по объёму вычисляется по формуле:

, (7)

где V – объем образца, см3.

Морозостойкость это способность насыщенного водой материала выдерживать многократное замораживание и оттаивание без значительных признаков разрушений. Один цикл испытания (F) включает одно замораживание в холодильной камере при минус 15–20 С и последующее оттаивание в воде при +20 С. Материал считается выдержавшим заданное количество циклов испытаний (F10 – F1000), если он не имеет значительных внешних признаков разрушений (трещин, выкрашиваний, шелушений и т.д.) и (или), если не снизились сверх допустимых пределов его масса (обычно не более чем на 5 %) и прочность (обычно не более чем на 15–25 %). В стандартах на те или иные материалы приводятся конкретные требования по морозостойкости.

Теплопроводность – это способность материала передавать тепло через свою толщу от одной поверхности к другой. Теплопроводность материалов оценивают коэффициентом теплопроводности , Вт/(мС), показывающим какое количество тепла, Дж, проходит через материал толщиной 1 м, площадью 1 м2 в течение 1 секунды при разности температур на противоположных поверхностях в 1 С.

Прочность – свойство материала сопротивляться разрушению от внешних нагрузок. Прочность большинства строительных материалов оценивают пределами прочности при сжатии, изгибе и растяжении. Пределом прочности (R) называют напряжение (σ), которое возникает в материале в момент его разрушения. Для определения пределов прочности разрушают образцы материалов по схемам, показанным на рисунке 1.

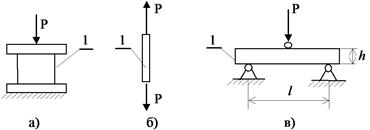

1 – образец

Рисунок 1 – Схемы испытания прочности строительных материалов:

а – при сжатии; б – при растяжении; в – при изгибе

Пределы прочности вычисляют по формулам

, , (8, 9, 10)

где Rсж , Rр и Rизг – соответственно, пределы прочности при сжатии, растяжении и изгибе, МПа; Р – разрушающая нагрузка, Н; F – площадь поперечного сечения образца, мм2; b и h – ширина и высота поперечного сечения образца, мм; l – расстояние между опорами, мм.





Дата добавления: 2014-01-03; Просмотров: 196; Нарушение авторских прав?


Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет



ПОИСК ПО САЙТУ:


Рекомендуемые страницы:

Читайте также:
studopedia.su - Студопедия (2013 - 2020) год. Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав! Последнее добавление
Генерация страницы за: 0.002 сек.
