Студопедия

КАТЕГОРИИ:


Архитектура-(3434)Астрономия-(809)Биология-(7483)Биотехнологии-(1457)Военное дело-(14632)Высокие технологии-(1363)География-(913)Геология-(1438)Государство-(451)Демография-(1065)Дом-(47672)Журналистика и СМИ-(912)Изобретательство-(14524)Иностранные языки-(4268)Информатика-(17799)Искусство-(1338)История-(13644)Компьютеры-(11121)Косметика-(55)Кулинария-(373)Культура-(8427)Лингвистика-(374)Литература-(1642)Маркетинг-(23702)Математика-(16968)Машиностроение-(1700)Медицина-(12668)Менеджмент-(24684)Механика-(15423)Науковедение-(506)Образование-(11852)Охрана труда-(3308)Педагогика-(5571)Полиграфия-(1312)Политика-(7869)Право-(5454)Приборостроение-(1369)Программирование-(2801)Производство-(97182)Промышленность-(8706)Психология-(18388)Религия-(3217)Связь-(10668)Сельское хозяйство-(299)Социология-(6455)Спорт-(42831)Строительство-(4793)Торговля-(5050)Транспорт-(2929)Туризм-(1568)Физика-(3942)Философия-(17015)Финансы-(26596)Химия-(22929)Экология-(12095)Экономика-(9961)Электроника-(8441)Электротехника-(4623)Энергетика-(12629)Юриспруденция-(1492)Ядерная техника-(1748)

Портландцемент





Портландцемент (ПЦ)– это гидравлическое вяжущее вещество, серый порошок, получаемое совместным помолом ПЦ клинкера и около 5 % двуводного гипса. ПЦ клинкер получают из известняка (около 75 %) и глины (около 25 %).

Известняк дробят, а затем размалывают вместе с глиной сухим или мокрым (с 35–45 % воды) способами в шаровых мельницах (рисунок 9). Полученную сырьевую смесь обжигают во вращающихся печах, аналогичных печам для обжига керамзита (рисунок 6), но имеющих значительно бóльшие размеры – длину до 185 м и диаметр до 5 м.

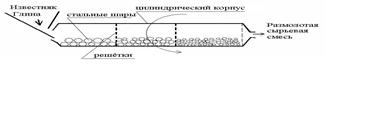

Рисунок 9 – Схема шаровой мельницы



В печи известняк СаСО3 разлагается и образуется CaO. Компоненты глины, разлагаясь, образуют оксиды SiO2, Al2O3, и Fe2O3. СаО взаимодействует с оксидами глины. Максимальная температура в печи 1450 С. При этой температуре завершается взаимодействие CaO с другими оксидами, в результате чего образуются минералы, называемые клинкерными:

– 3CaOSiO23S) – трехкальциевый силикат (алит);

– -2CaOSiO2 (-С2S) – бета-двухкальциевый силикат (белит);

– 3CaOAl2O33А) – трехкальциевый алюминат;

– 4CaOAl2O3Fe2O3 4АF) – четырехкальциевый алюмоферрит.

Клинкер представляет собой округлые гранулы размером 5–40 мм. Для получения ПЦ клинкер размалывают совместно с двуводным гипсовым камнем СаSО42О (около 5 %) в шаровых мельницах (см. выше) и отгружают потребителям в вагонах-цементовозах, автомобилях-цементовозах, мешках.

ПЦ делят на марки 400, 500, 550, 600 – прочность при сжатии 40–60 МПа образцов из ПЦ и песка 1:3 через 28 суток твердения (одни сутки на воздухе и 27 – в воде).

Твердение ПЦ.Обусловлено взаимодействием с водой клинкерных минералов:

3S, -С2S, С3А, С4АF) + H2O

Образующиеся гидросиликаты, гидроалюминаты и гидроферриты кальция обеспечивают по мере их накопления схватывание и твердение ПЦ.

Применение ПЦ – для получения бетонных и железобетонных изделий, растворов, работающих в надземных, подземных и подводных условиях в промышленном, гражданском, дорожном и гидротехническом строительстве.

Шлакопортландцемент. Если при помоле вместо 21–80 % клинкера добавляют гранулированный доменный шлак, то полученный цемент называют шлакопортландцемент (ШПЦ). По свойствам он близок к обычному ПЦ и имеет марки 300, 400, 500, 550.







Дата добавления: 2014-01-03; Просмотров: 258; Нарушение авторских прав?


Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет



ПОИСК ПО САЙТУ:


Рекомендуемые страницы:

Читайте также:
studopedia.su - Студопедия (2013 - 2020) год. Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав! Последнее добавление
Генерация страницы за: 0.002 сек.
