Построение сети бизнес-процессов


В проекте по описанию и оптимизации деятельности организации целесообразно разработать DFD-схему на самом верхнем уровне – уровне компании в целом. В статье "Технология структуризации и описание организации – шаг за шагом" (Консультант директора №8 (212), Апрель, 2004) было рассмотрено, что при выделении бизнес-процессов разрабатывается дерево бизнес-процессов, в котором процессы классифицируются на основные, обеспечивающие и управленческие. Основной задачей данной классификации является облегчение работы по выделению процессов, снижение вероятности пропуска важных процессов, а также наглядное представление выделенных бизнес-процессов, разбитых на небольшие группы.

Другим наглядным представлением бизнес-процессов компании является сеть процессов, которая представляет DFD-схему, построенную на основе бизнес-процессов, составляющих дерево.

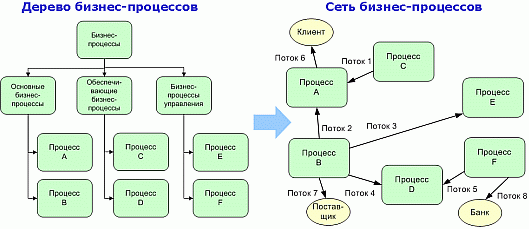

При построении окружения бизнес-процесса были описаны входы и выходы. Вход и выход каждого бизнес-процесса соответственно является выходом и входом для другого бизнес-процесса или внешнего субъекта, с которыми взаимодействует организация. Взаимодействия между бизнес-процессами, составляющими дерево показываются с помощью сети процессов (рис. 10).

Рис. 10. Разработка сети бизнес-процессов

Иерархические связи и классификация бизнес-процессов на сети процессов не показывается для того, что бы не загромождать модель. В отличие от дерева бизнес-процессов сеть процесса дает более полное системное представление о деятельности организации, так как позволяет показать не только элементы организации, но и взаимодействия между ними. Помимо этого сеть процессов обеспечивает проверку разработанной модели деятельности организации на целостность, правильность выделения бизнес-процессов и описания их окружения. Если выход одного из бизнес-процессов, например документ, нигде далее не используется, то есть не является входом для другого бизнес-процесса или внешнего субъекта, то это означает следующее. Первое – описанный выход бизнес-процесса является либо ошибочным, либо лишним. В противном случае нужно найти бизнес-процесс для которого данный выход является входом и доработать схему окружения этого бизнес-процесса.

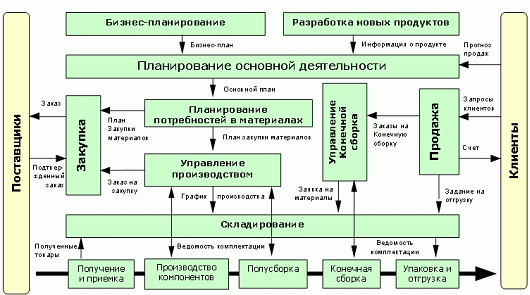

На практике сеть процессов часто называют сетью или схемой взаимодействия бизнес-процессов. Отличие сети процессов от классической схемы DFD состоит в том, что на сети нужно показать внешние субъекты, с которым взаимодействуют бизнес-процессы компании – клиенты, поставщики, банки и др. На рис. 11 приведен пример сети бизнес-процессов для производственной компании.

Рис. 11. Пример сети бизнес-процессов
