Построение диаграммы потоков работ - WFD

При описании бизнес-процессов нижнего уровня используются немного другие процессные схемы, под названием WFD - Work Flow Diagram, что переводится как диаграмма потоков работ. На этой схеме появляются дополнительные объекты, с помощью которых описывается процесс: логические операторы, события начала и окончания процесса, а также элементы, показывающие временные задержки (рис. 13).

С помощью логических операторов, которые еще называют блоками принятия решений, показывают альтернативы, которые происходят в процессе, показывается в каких случаях процесс протекает по одной технологии, а в каких случаях по другой. Например, с помощью данных элементов можно описать ситуацию, когда договор стоимость которого меньше определенной суммы согласуется одной группой сотрудников, а договор с большей стоимостью согласуется по более сложной технологии, в цепочки которой участвуют большее количество сотрудников.

С помощью событий начала и окончания процесса показывается, когда процесс начинается и когда заканчивается. Для жестко формализованных бизнес-процессов, например, таких, как бюджетирование, в качестве событий может выступать время.

В случаях, когда описание бизнес-процесса проводится с целью его дальнейшей временной оптимизации, используют элементы задержки времени, которые показывают места, в которых между последовательно выполняемыми работами имеется временной разрыв. В данном случае последующая работа начинается только через некоторое время после завершения предшествующей.

В классическом подходе WFD на данной схеме не показывают документы, так как эти схемы используются для описания процессов нижнего уровня, которые содержат детальные работы, и по названию которых понятно, что является входом и что является выходом.

Отличительной особенностью WFD - диаграммы является то, что стрелки между операциями бизнес-процесса обозначают не потоки объектов (информационные и материальные), а потоки или временную последовательность выполнения работ.
Итак с помощью двух классических схем DFD и WFD можно описать подробно все бизнес-процессы компании.

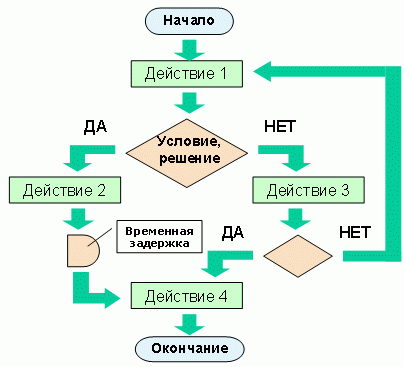

Рис. 13. Диаграмма потоков работ - WFD

Важнейший вопрос при описании бизнес-процессов - выбор способа и инструмента описания. Решению этого вопроса посвящена следующая лекция.
