Методология BAAN

Методология описания деятельности, разработанная компанией разработчиком информационных систем BAAN содержит 6 бизнес-моделей, описание которых приведено в таблице 6.

Таблица 6. Модели методологии BAAN.

№	Название модели	Описание и предназначение модели
Английский вариант	Русский вариант
1.	ESM – Enterprise Structure Model.	Модель метаструктуры предприятия.	Модель позволяет описать географически распределенную структуру компании.
2.	BCM - Business Control Model.	Модель управления.	Процессная модель описывает бизнес-процессы компании в стандарте DFD. Применяется для описания бизнес-процессов верхнего уровня.
3.	BPM - Business Process Model.	Процессная модель.	Модель описывает бизнес-процессы компании в стандарте WFD. Применяется для описания бизнес-процессов нижнего уровня.
4.	BFM - Business Function Model	Функциональная модель	Модель описывает функции, выполняемые в компании и их иерархию.
5.	BOM - Business Organization Model.	Организационная модель.	Модель описывает организационную структуру компании.
6.	ERM – Entity-Relationship Model.	Информационная модель	Информационная модель типа "Сущность-Связь" описывает структуру информации, используемой при реализации бизнес-процессов. Позволяет описать структуру базы данных.

С помощью данных бизнес-моделей последовательно описываются функции, бизнес-процессы, организационная и информационная структура предприятия. Давайте рассмотрим структуру и основное предназначение данных бизнес-моделей.

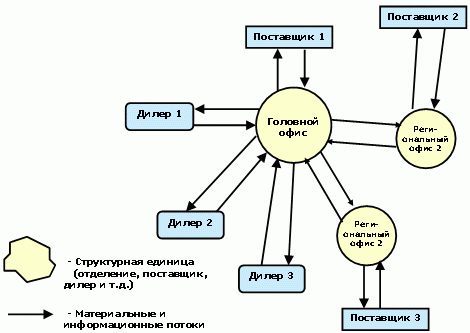

Модель метаструктуры предприятия – ESM применяется для описания географически распределенной организационной структуры предприятия, описывает географические подразделения компании (офисы, филиалы, пр.), а также материальные и информационные потоки между ними. Данная бизнес-модель по своей сути напоминает классический DFD- стандарт, в котором на разрабатываемой схеме вместо работ, показываются структурные подразделения и взаимодействия между ними (рис. 9)

Рис. 9. Модель метаструктуры предприятия – ESM / BAAN.

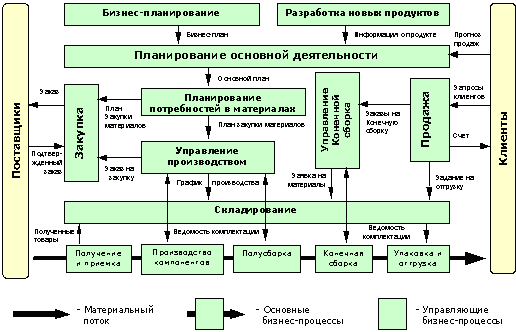

Структурные подразделения компании, изображенные на модели метаструктуры предприятия – ESM декомпозируется на модель управления – BCM, на которой показываются бизнес-процессы данного структурного подразделения, а также материальные и информационные потоки протекающие между ними. Модель управления – BCМ полностью соответствуют классической DFD-схеме и она применяется для описания бизнес-процессов верхнего уровня (рис. 10).

Рис. 10. Модель управления – BCM / BAAN.

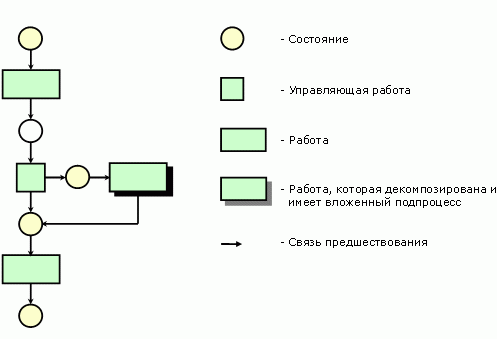

Процессы модели управления – BCM декомпозируются на модель управления – BCM более низкого уровня в случае, если они глобальны и могут быть представлены в виде временной последовательности работ. В противном случае они декомпозируются на модели бизнес-процессов – BPM, которые применяются для описания бизнес-процессов нижнего уровня и практически соответствуют классической WFD-схеме, за исключением двух особенностей. Первая – блоки принятия решений на модели бизнес-процессов BPM называются управляющими работами и вторая особенность связана с наличием на модели элементов, называемых состоянием, с помощью которых описываются состояния, характеризующие начало и окончания каждой работы. Данный подход, связанный с описанием состояний заимствован из подхода к описанию бизнес-процессов, который называется "Сети Петри" (рис. 11).

Рис. 11. Модель бизнес-процессов – BPM / BAAN.

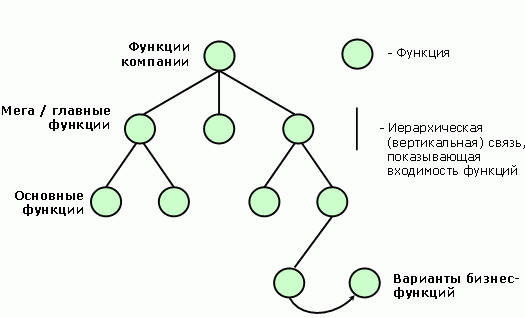

При описании деятельности компании методология BAAN также использует модель функций – BFM, при помощи которых строится дерево функций компании (рис. 12).

Рис. 12. Модель функций – BFM / BAAN.

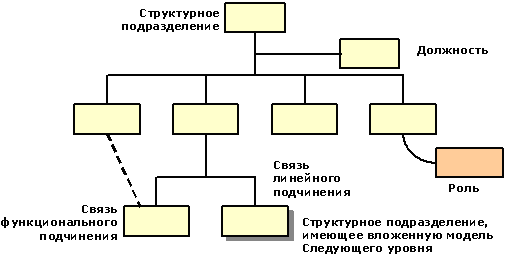

Следующая модель методологии BAAN – модель организационной структуры – BOM используется для описания подразделений и должностей организации, а также связей линейного и функционального подчинения (рис. 13). На данной модели также показываются роли, которые играет должность в тех или иных бизнес-процессах. Например сотрудник, занимающий должность менеджер отдела маркетинга, может играть роль менеджера проекта в проекте по выводу нового проекта на рынок, при этом данный сотрудник может играть и другие роли в других проектах.

Рис. 13. Модель организационной структуры – BOM / BAAN.

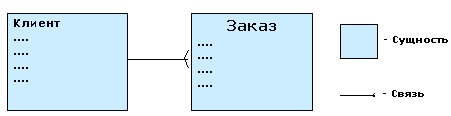

Последняя информационная модель - ERM методологии BAAN имеет тип "Сущность-Связь" и предназначена для описания структуры информации, используемой при реализации бизнес-процессов. С помощью данной модели проектируется базы данных (рис. 14).

Рис. 14. Информационная модель – ERM / BAAN.
