I. Условно положительные направления тока, напряжения и ЭДС

Лекция №2

Вопросы:

  1. Условно положительные направления тока, напряжения и ЭДС
  2. Режимы работы электротехнических устройств
  3. Основные законы электрических цепей
  4. Эквивалентные преобразования схем (последовательное соединение R, параллельное соединение R, соединение треугольником ∆ и звёздочкой)
  5. Расчёт простых цепей постоянного тока методом эквивалентных преобразований сопротивлений.

Ход лекции:

  1. для простых цепей.

Направление тока, напряжения и ЭДС определяется совершенно точно в соответствии с тремя положениями физики:

1) за положительное направление тока принимают направление движения положительно заряженных частиц

2) положительное направление ЭДС – направление действия сторонних сил на положительные заряды внутри источника (стрелка на ЭДС)

3) за положительное направление напряжение принимают направление убывания потенциала, то есть от точки с более низким потенциалом.

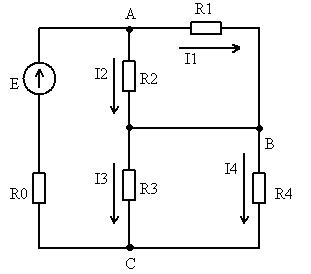

В случае, когда напряжение и Е противоположны по направлению. Рассмотрим схему для 3х независимых контура, m=5 k=3 m-(k-1)=3



  1. для сложных схем с двумя и более источниками питания.

Направления токов в ветвях перед расчётом задают произвольно. Затем, считаем количество ветвей, потом составляем уравнения по закону Кирхгофа и находим токи. После решения уравнений и определения численного значения токов уточняем первоначальное направление их в ветвях: если численное значение тока отрицательно, то это значит, что реальное значение направления тока противоположно показанному на схеме, если численное значение тока положительно, то его реальное направление совпадает с направлением, указанным на схеме.
