V. Метод эквивалентного генератора


Метод активного двухполюсника, метод холостого хода и короткого замыкания, метод Тевенена-Гальмгольца)

Метод рекомендуется для частичного анализа цепи, то есть для нахождения тока в заданной ветви в сложной схеме замещения.

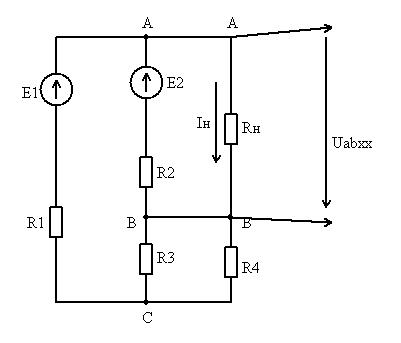

a. Согласно методу интересующую ветвь отключают от схемы, оставшаяся схема – активный двухполюсник. В данной схеме k=3 m=5.

b. Все ЭДС внутри схемы замещают ЭДС эквивалентного генератора, а все сопротивления схемы – эквивалентным сопротивлением. Тогда ток нагрузки

Доказано, что эквивалентный генератор Eэ с внутренним сопротивлением Rэ можно заменить активным двухполюсником, имеющим на внешних зажимах UABxx (напряжение двухполюсника при разомкнутой цепи нагрузки), а Rэ заменить сопротивлением RABxx при условии короткого замыкания всех Ei. Тогда



к.з. всех Ei

Сравнивая эквивалентный генератор и активный двухполюсник можно записать, что Eэ=UABxx Rэ=RABxx

к.з. всех Ei



Применим метод эквивалентного генератора к заданной схеме замещения.

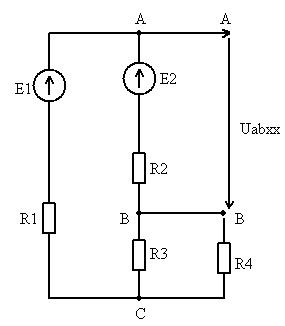

1). Определяем UABxx при условии отключенной исследуемой ветви.

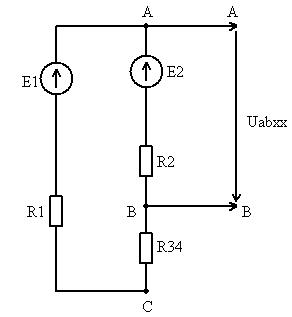

R134=R1+R34



Согласно методу двух узлов напряжение UABxx есть узловле напряжение на паралленьных ветвях.

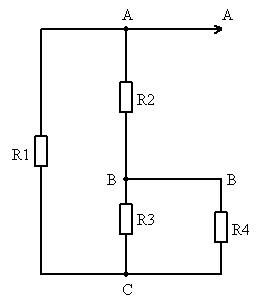

2). RABxx

к.з. всех Ei

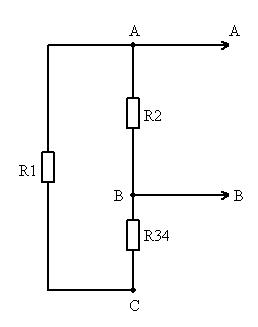

Свернём схему к одному эквивалентному генератору.

R134=R1+R34

Подставим RABxx в формулу для нахождения UABxx.
