Тема 3.8 Редакторы обработки графической информации.

Векторная графика строится в соответствии с той или иной геометрической формулой, что позволяет сохранять резкость изображения при любом увеличении.

В текстовый процессор Word встроен векторный графический редактор, который позволяет создавать сложные документы, содержащие не только алфавитно – цифровую информацию, но и рисунки, схемы, графики и т.д.

Рассмотрим принцип работы векторного редактора на основе Corel Draw:

Работа над любой иллюстрацией заключается в создании объектов, их редактировании и расположении в нужных местах. При этом сначала создается приблизительная форма объектов, после чего форма уточняется путем добавления, удаления и перемещения узлов контура. После создания необходимой формы объекта задается цвет контура и выбирается заливка объекта. Создать в редакторе возможно как стандартные фигуры: прямоугольники, эллипсы, многоугольники, автофигуры, спирали и решетки, так и произвольные фигуры, состоящие из прямых и кривых линий.

Элементы рабочего окна:

При запуске программы на экране появится начальный диалог программы. Выберите вариант Новый документ, щелкнув мышью на соответствующем рисунке, чтобы создать новый документ. Начальный диалог закроется, и вы сможете начать работу над иллюстрациями. В центре окна программы расположен рисунок листа бумаги, называемый рабочей областью. Вы можете рисовать как внутри рабочей области, так и вне ее, но при выводе на печать будет напечатано только то, что находится внутри рабочей области.

Полосы прокрутки позволяют передвигаться по изображению, а измерительные линейки — точно позиционировать элементы рисунка и измерять их размеры. Для работы с цветом в правой части окна расположена палитра цветов. В строке состояния выводится различная информация, существенно облегчающая работу с редактором. Основные средства для работы расположены в так называемых панелях инструментов. Кнопки в этих панелях позволяют быстро и легко выполнять любые операции в редакторе.

Особенно интересна Панель свойств. Кнопки на этой панели появляются и пропадают, в зависимости от ваших действий. В любой момент времени вы найдете на панели свойств самые полезные в текущей ситуации инструменты. Для того, чтобы расположить панель инструментов в произвольном месте, надо перетащить ее с помощью мыши. Панели, возможно, расположить рядом с любой стороной окна или в произвольном месте рабочего окна. Меню тоже является панелью, и вы можете изменить его местоположение. Вы можете показать или убрать любую панель инструментов. Щелкните правой кнопкой мыши на свободном месте в любой панели инструментов, и рядом появится вспомогательное меню. Галочками в нем отмечены видимые панели.

При работе вы будете использовать различные инструменты, расположенные на панели наборов инструментов.

Палитра цветов Corel Draw предназначена для выбора цвета контуров и заливок. По умолчанию палитра содержит одну строку и закреплена у нижнего края экрана. Для выбора цвета заливки щелкните палитру левой кнопкой мыши, а для выбора цвета контура правой кнопкой мыши. Для того, чтобы удалить заливку или контур объекта, щелкните ячейку X, расположенную в левой части палитры, левой или правой кнопкой мыши, соответственно.

Для того, чтобы расширить палитру цветов до пяти строк, нажмите кнопку «Стрелка вверх», расположенную в правой части палитры. Набор цветов, отображаемых на палитре, определяется выбранной цветовой моделью.

Большую часть экрана занимает окно документа. Расположенный в центре прямоугольник с тенью соответствует печатной странице. Обычно печатается только часть документа, находящаяся внутри печатной страницы.

В режиме редактирования одновременно отображаются контуры и заливки нарисованных объектов. Этот режим автоматически устанавливается сразу после запуска Corel Draw. В режиме каркаса отображаются только контуры объектов. В этом режиме обновление экрана выполняется намного быстрее. В большинстве случаев переход в режим каркаса приводит к существенному повышению быстродействия программы.

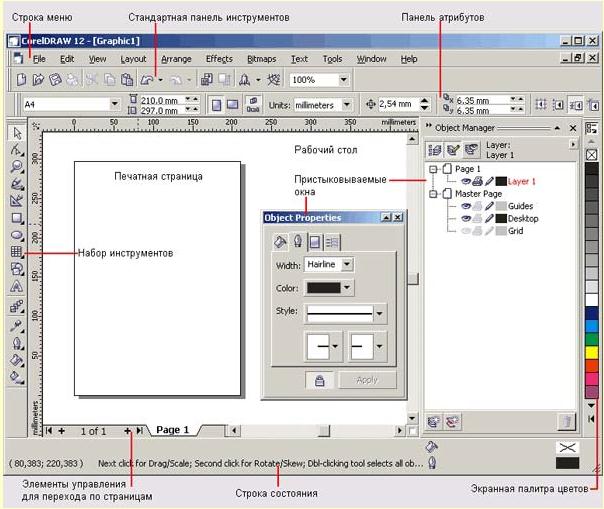

Рисунок 3.17 Окно графического редактора Corel Draw
