Сетевые топологии


Объединяя в сеть несколько компьютеров, необходимо решить, каким образом соединить их друг с другом, другими словами, выбрать способ организации физических связей, то есть топологию. Рассмотрим некоторые, наиболее часто встречающиеся топологии.

Полносвязная топология (рис. 4.1, а) соответствует сети, в которой каждый компьютер сети связан со всеми остальными.

Все другие варианты основаны на неполносвязных топологиях, когда для обмена данными между двумя компьютерами может потребоваться промежуточная передача данных через другие узлы сети.

Ячеистая топология получается из полносвязной путем удаления некоторых возможных связей (рис. 4.1, б). В сети с ячеистой топологией непосредственно связываются только те компьютеры, между которыми происходит интенсивный обмен данными, а для обмена данными между компьютерами, не соединенными прямыми связями, используются транзитные передачи через промежуточные узлы. Ячеистая топология допускает соединение большого количества компьютеров и характерна, как правило, для глобальных сетей.

Общая шина (рис. 4.1, в) является очень распространенной (а до недавнего времени самой распространенной) топологией для локальных сетей. В этом случае компьютеры подключаются к одному коаксиальному кабелю по схеме «монтажного ИЛИ». Передаваемая информация может распространяться в обе стороны.

Топология звезда (рис. 4.1, г, д). В этом случае каждый компьютер подключается отдельным кабелем к общему устройству, называемому концентратором, который находится в центре сети. В функции концентратора входит направление передаваемой компьютером информации одному или всем остальным компьютерам сети. Главное преимущество этой топологии перед общей шиной - большая надежность.

В сетях с кольцевой конфигурацией (рис. 4.1, е) данные передаются по кольцу от одного компьютера к другому, как правило, в одном направлении. Если компьютер распознает данные как «свои», то он копирует их себе во внутренний буфер. В сети с кольцевой топологией необходимо принимать специальные меры, чтобы в случае выхода из строя или отключения какой-либо станции не прервался канал связи между остальными станциями.

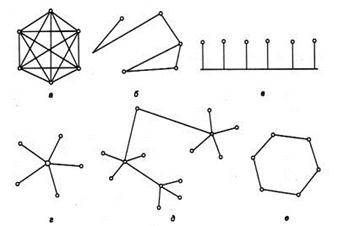

Рис. 4.1. Типовые топологии сетей

В то время как небольшие сети, как правило, имеют типовую топологию - звезда, кольцо или общая шина, для крупных сетей характерно наличие произвольных связей между компьютерами. В таких сетях можно выделить отдельные произвольно связанные фрагменты (подсети), имеющие типовую топологию, поэтому их называют сетями со смешанной топологией (рис. 4.2).

Рис. 4.2 Смешанная топология
