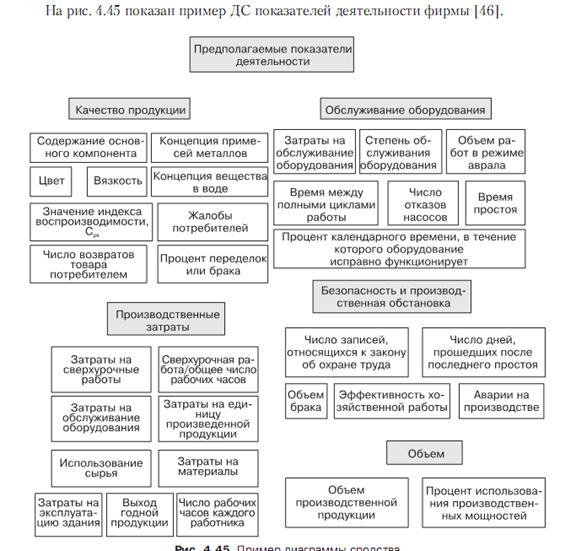

Построение ДС производят обычно в следующей последовательности

1. Составляют перечень идей, записывают их на самоклеящихся листках, прикрепляют листки к большой доске или листу бумаги, доступному для обозрения всем членам команды.

2. Систематизируют идеи (листки), имеющие общую направленность, по группам. Эту работу выполняют без дискуссий. Возможно предварительное формирование названий групп.

3. Если имеется сходство между некоторыми группами, их можно объединить

в одну большую группу. На этом этапе в процессе общей дискуссии согласовывается состав групп, некоторые идеи переформулируются, объединяются или дифференцируются.

Диаграмма взаимосвязей (ДВ)

ДВ предназначена для ранжирования родственных факторов (условий, причин, показателей и др.) по силе связности между ними. Причинно-следственная диаграмма (ПСД) (см. пункт 4.3.8) позволяет выявить факторы, влияющие на какой-либо параметр процесса, диаграмма сродства (ДС) (см. пункт 4.4.2) дает возможность сгруппировать их по признаку внутренней общности. ДВ служит инструментом выявления внутри каждой группы наиболее важных, приоритетных факторов. Выводы при этом делаются на основе экспертных оценок в процессе «мозгового штурма».

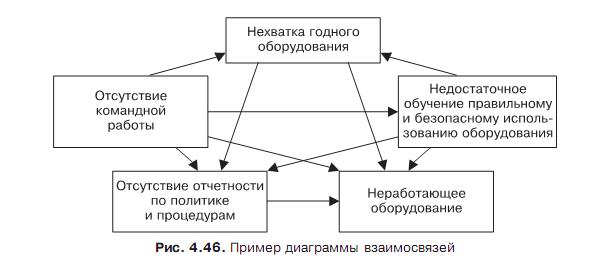

На рис. 4.46 показан пример ДВ [47], отражающей результаты анализа взаимосвязей причин высокого травматизма на производстве.
