Решение задачи

1. Определяем удельное аэродинамическое сопротивление трубопровода

r =R_тр.ж/L r =33.35/1150=0.029 /м.

2. Определяем коэффициент утечек воздуха по формуле (12.31)

К_ут.тр=1.5

2. Определяем производительность первого вентилятора, считая от устья выработки по формуле (12.45)

Q₁=1.5 240=360 м³/мин или 6.0 м³/с

3. Определяем удельные утечки воздуха по формуле (12.46)

q=

4. Определяем депрессию трубопровода по формуле (12.43)

h_в==844 даПа

5. Для проветривания выработки принимаем вентилятор ВМ-8М. При его производительности Q₁=6.6 м³/с максимальный напор h₁=440 даПа (см. рис.12.15).

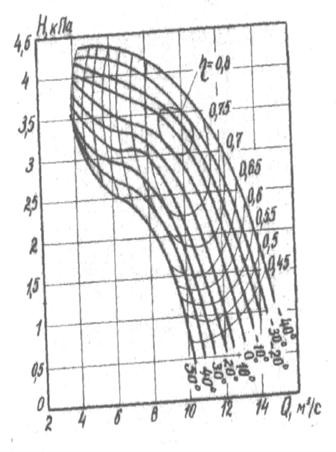

Рис.12.15 Аэродинамическая характеристика вентилятора ВМ-8М

6. Определяем, на какое расстояние первый вентилятор доставит необходимое количество воздуха, по формуле (12.44)

l₁==488.5 м

7. Определяем расстояние между первым и вторым вентилятором по формуле (6.45). х₁=0.8 488.5=391 м.

8. Определяем необходимую производительность второго вентилятора по формуле (6.46)

Q₂=6.0- 0.00174 391=5.32 м³/с

9. По аэродинамической характеристике вентилятора ВМ-8М определяем его максимальный напор при производительности 5.32 м³/с h₂=445 даПа.

10. Определяем, на какое расстояние второй вентилятор доставит необходимое количество воздуха, по формуле (12.47)

l₂==873 м

В результата расчета получено, х₁ + l₂=391+873=1264 м., что больше проектной длины выработки. Следовательно, необходимо уточнить депрессию второго вентилятора и произвести его настройку. Схема рассредоточенной установки вентиляторов представлена на рис.12.16, откуда видно, что необходимая депрессия второго вентилятора определится по формуле

(6.49)

даПа

Из рисунка (12.16) видно, что необходимая настройка второго вентилятора h_2.ф=386 даПа и Q₂=5.32 м³/с будет достигнута, если установить лопатки направляющего аппарата под углом –10⁰.
