Нагнетательно-всасывающее проветривание

Этот способ рекомендуется при реконструкции шахт с фланговыми схемами проветривания в следующих случаях:

1. При разработке мощных пластов угля склонных к самовозгоранию;

2. При большом аэродинамическом сопротивлении шахты и разбросанностью
горных работ;

3. При наличии старых воздухопроницаемых выработанных пространств.

При нагнетательно-всасывающем проветривании дебит нагнетательного вен­тилятора должен быть несколько выше дебита всасывающих вентиляторов, что позволяет снизить подсосы воздуха с поверхности. Достоинства нагнетательно-всасывающего проветривания:

1. Снижение перепада давлений между воздухоподающими и воздухоотводящими выработками, что позволяет снизить утечки воздуха.

2. Возможность получения высокой депрессии вентиляционной сети.
Недостатки нагнетательно-всасывающего проветривания

1. Большое количество вентиляторных установок;

2. Сложность управления проветриванием шахты

14.4. СХЕМЫ ПРОВЕТРИВАНИЯ ШАХТ

Под схемой проветривания шахты понимают определенный порядок расположения горных выработок, служащих для подачи свежей и отвода отработанной струи воздуха.

В зависимости от взаимного расположения выработок различают следующие схемы проветривания шахт:

1. Центральные схемы проветривания, которые могут быть:

- с центральным расположением стволов;

- с центрально отнесенным расположением стволов.

2. Диагональные или фланговые схемы проветривания, которые подразде­ляются на:

фланговую крыльевую - когда при восходящем проветривании очистных забоев целое крыло шахты имеет дону общую выработку для выдачи исходящей струи на поверхность;

фланговую групповую - когда одна выработка для исходящей струи исполь­зуется не для всего крыла, а только для группы участков данного крыла;

фланговую участковую - когда каждый участок имеет свою выработку для выдачи исходящей струи на поверхность.

3. Комбинированные схемы проветривания - имеющие элементы центральных и фланговых схем.

14.4.1 ЦЕНТРАЛЬНЫЕ СХЕМЫ ПРОВЕТРИВАНИЯ ШАХТ ИХ ПРЕИМУ­ЩЕСТВА И НЕДОСТАТКИ

Центральные схемы характеризуются параллельным, но противоположно на­правленным движением свежей и исходящей струй по откаточному и вентиляци­онному горизонту. Для ее осуществления необходимо наличие только двух ство­лов, в качестве которых обычно используют клетьевой ствол для подачи свежей струи, а скиповой для выдачи исходящей (рис.14.1). При центрально отнесенной схеме проветривания, как правило, используются три ствола. Два из них (скиповой и клетьевой) расположены в центре шахтного поля, а третий вентиляционный отнесен по центру шахтного поля и расположен на выходе пластов под наносы (рис.14.2).

В этом случае вентилятор установленный на скиповом стволе используется для проветривания выработок околоствольного двора, а вентилятор на вентиляционном стволе для проветривания горных работ.

Преимущества центральной схемы:

1. Незначительные капитальные первоначальные затраты, так как не проводятся дополнительные вентиляционные стволы;

2. Быстрый ввод шахты в эксплуатацию;

3. Простота обслуживания вентиляторной установкой и управления вентиляцией
шахты;

4. Простота реверсирования вентиляционной струи;

5. Концентрация поверхностных сооружений.
Недостатки центральной схемы:

1. Большие утечки воздуха с откаточного горизонта на вентиляционный и боль­
шие подсосы воздуха с поверхности в связи с тем, что трудно осуществить надежную герметизацию устья скипового ствола.

2. Неравномерная депрессия шахты, очень низкая при ведении горных работ у
околоствольного двора и очень высокая при ведении горных работ у границ
шахтного поля;

3. Большие затраты на поддержание выработок вентиляционного горизонта;

4. Снижается безопасность работ в связи с малым количеством запасных выхо­
дов на поверхность

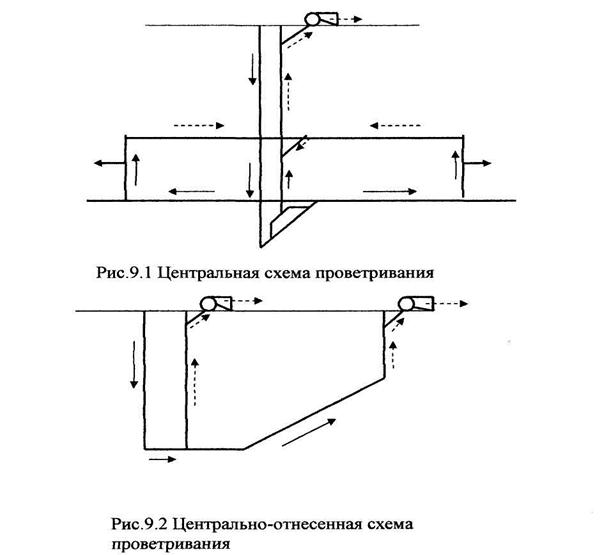

		Рис.14.1 Центральная схема проветривания
