Регистры сдвига строятся с использованием двухступенчатых триггеров или триггеров с динамическим управлением. При каждом сдвиге в сторону старших разрядов двоичное число оказывается умноженным на два, а при сдвиге в сторону младших разрядов происходит деление на два. Простейший регистр сдвига осуществляет сдвиг только в одном направлении, которое указывается стрелкой в символе выполняемой регистром функции. Если регистр сдвигает слева направо или сверху вниз, то символ выполняемой функции выглядит следующим образом: RG>. Если же регистр сдвигает снизу вверх или справа налево, то символ функции выглядит так: RG<. На рисунке 4.3 предложена схема простейшего регистра на D-триггерах с динамическим управлением.

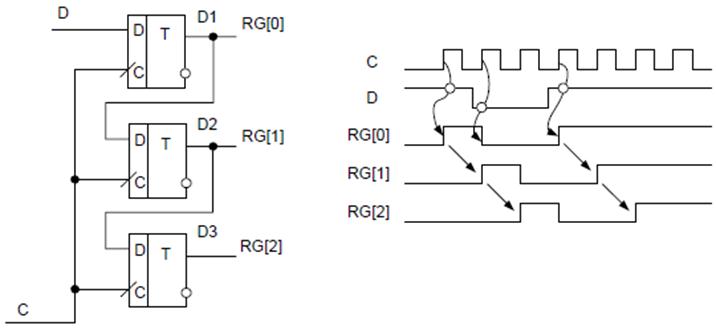

Рис. 4.3. Схема простейшего сдвигающего регистра и временные диаграммы его работы
