Внезапное сужение трубопровода

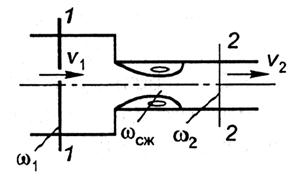

Рисунок 3.7 ─ Внезапное сужение трубопровода

Коэффициент местного сопротивления при внезапном сужении

(3.27)

где — коэффициент сжатия струи, представляющий собой отношение площади сечения сжатой струи в узком трубопроводе к площади сечения узкой трубы (рисунок 3.9):

(3.28)

Коэффициент сжатия струи зависит от степени сжатия потока

(3.29)

и может быть найден по формуле А.Д. Альтшуля:

(3.30)

Значения подсчитанные по формуле (3.30), приведены в табл. 3.1

Таблица 3.1 ─ Коэффициент сжатия струи

		0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9
	0,609	0,613	0,618	0,623	0,631	0,642	0,656	0,678	0,714	0,785

Диафрагма на трубопроводе

Рисунок 3.8 ─ Диафрагма на трубе постоянного сечения

Коэффициент местного сопротивления диафрагмы, расположенной внутри трубы постоянного сечения (отнесенный к сечению трубопровода) (рисунок 3.8) равен

(3.31)

где — отношение площади отверстия диафрагмы к площади сечения трубы .

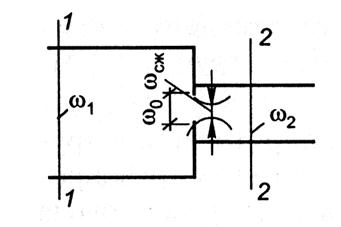

Рисунок 3.9 ─ Диафрагма на трубопроводе в месте изменения

диаметра

Коэффициент местного сопротивления (отнесенный к сечению узкого трубопровода) для диафрагмы, расположенной на выходе в трубопровод другого диаметра (рисунок 3.9), равен

(3.32)

где
