Сложные трубопроводы

Сложный трубопровод в общем случае составлен из простых трубопроводов с последовательным и параллельным их соединением (рис. 4.6, а) или с разветвлениями (рис. 4.6, б).

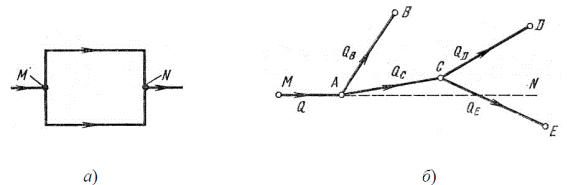

Рисунок 4.6 ─ Схемы сложных трубопроводов

Расчет сложных трубопроводов часто выполняют графоаналитическим способом, т.е. с применением кривых потребного напора и характеристик трубопроводов. Кривую потребного напора для сложного трубопровода следует строить следующим образом:

1) сложный трубопровод разбивают на ряд простых;

2) строят кривые потребных напоров для каждого из простых трубопроводов;

3) складывают кривые потребных напоров для ветвей (и параллельных линий, если они имеются) по правилу сложения характеристик параллельных трубопроводов;

4) полученную кривую складывают с характеристикой последовательно присоединенного трубопровода.

Таким образом, при расчете идут от конечных точек трубопровода к начальной точке, т.е. против течения жидкости.
