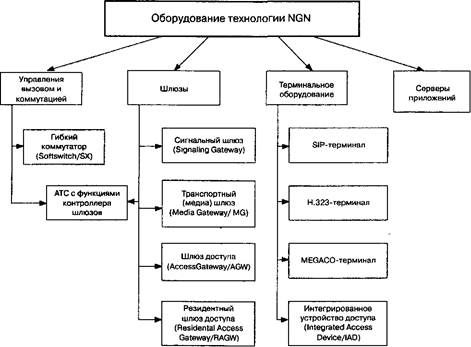

Схема классификации оборудования для NGN представлена на рис. 2.1.

Рис. 2.1. Классификация типов оборудования NGN

В соответствии с рисунком основными классами являются:

Гибкий коммутатор (SoftSwitch) - реализует функции по логике обработки вызова, доступу к серверам приложений, доступу к ИСС, сбору статистической информации, тарификации, сигнальному взаимодействию с сетью СТОП и внутри пакетной сети, управлению установлением соединения и др. Гибкий коммутатор является основным устройством, реализующим функции уровня управления коммутацией и передачей информации.

В оборудовании гибкого коммутатора должны быть реализованы следующие основные функции:

¨ функция управления базовым вызовом, обеспечивающая прием и обработку сигнальной информации и реализацию действий по установлению соединения в пакетной сети;

¨ функция аутентификации и авторизации абонентов, подключаемых в пакетную сеть как непосредственно, так и с использованием оборудования доступа СТОП;

¨ функция маршрутизации вызовов в пакетной сети;

¨ функция тарификации, сбора статистической информации;

¨ функция управления оборудованием транспортных шлюзов;

¨ функция предоставления ДВО. Реализуется в оборудовании гибкого коммутатора или совместно с сервером приложений;

¨ функция ОАМ&Р: эксплуатация, управление (администрирование), техническое обслуживание и предоставление той информации, которая не нужна непосредственно для управления вызовом и может передаваться к системе управления элементами через логически отдельный интерфейс;

¨ функция менеджмента: обеспечивает взаимодействие с системой менеджмента сети.

Дополнительно в оборудовании гибкого коммутатора могут быть реализованы следующие функции:

¨ функция предоставления расширенного списка ДВО. Реализуется самостоятельно или с использованием серверов приложений;

¨ функция взаимодействия с серверами приложений;

Рассмотрим основные характеристики гибкого коммутатора.

Производительность - как максимальное количество обслуживаемых базовых вызовов за единицу времени (как правило, за час). Производительность гибкого коммутатора является одной из главных характеристик, на основе которой должен проводиться выбор оборудования и проектирование сети. Следует понимать, что гибкий коммутатор обслуживает вызовы от различных источников нагрузки, каковыми являются:

¨ вызовы от терминалов, предназначенных для работы в сетях NGN (терминалы SIP и Н.323, а также 1Р-УПАТС);

¨ вызовы от терминалов, не предназначенных для работы в сетях NGN (аналоговые и ISDN терминалы) и подключаемых через оборудование резидентных шлюзов доступа;

¨ вызовы от оборудования сети доступа, не предназначенного для работы в сетях NGN (концентраторы с интерфейсом V5) и подключаемого через оборудование шлюзов доступа;

¨ вызовы от оборудования, использующего первичный доступ (УПАТС) и подключаемого через оборудование шлюзов доступа;

¨ вызовы от сети СТОП, обслуживаемые с использованием сигнализации ОКС7, с включением сигнальных каналов ОКС7 либо непосредственно в гибкий коммутатор, либо через оборудование сигнальных шлюзов;

¨ вызовы от других гибких коммутаторов, обслуживаемые с использованием сигнализации SIP-T.

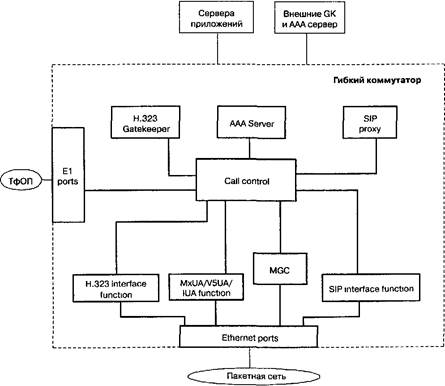

Функциональная схема гибкого коммутатора представлена на рис. 2.2.

Рис. 2.2. Функциональная схема гибкого коммутатора

Производительность оборудования гибкого коммутатора различна при обслуживании вызовов от различных источников, что объясняется как различным объемом и характером поступления сигнальной информации от разных источников, так и заложенными алгоритмами обработки сигнальной информации.

При проектировании сети NGN в части возможностей гибкого коммутатора важно иметь наиболее полную информацию о производительности для различных видов нагрузки, а также для смешанных типов нагрузки при различных долях каждого из видов.

Надежность - свойство объекта сохранять во времени и в установленных пределах значения всех параметров и способность выполнять требуемые функции в заданных режимах и условиях применения. Требования по надежности к оборудованию гибкого коммутатора характеризуются средней наработкой на отказ, средним временем восстановления, коэффициентом готовности, сроком службы. При проектировании сети следует понимать, что выход из строя гибкого коммутатора приведет к пропаже всех видов связи в обслуживаемом сетевом фрагменте (домене); поэтому должны быть предусмотрены меры по обеспечению дублирования и защиты оборудования,

Поддерживаемые протоколы. Оборудование гибкого коммутатора может поддерживать следующие виды протоколов.

¨ При взаимодействии с существующими фрагментами сети СТОП:

§ непосредственное взаимодействие: ОКС7 в части протоколов МТР, ISUP и SCCP;

§ взаимодействие через сигнальные шлюзы: M2UA, M3UA, М2РА для передачи сигнализации ОКС7 через пакетную сеть; V5UA для передачи сигнальной информации V5 через пакетную сеть; ША для передачи сигнальной информации первичного доступа ISDN через пакетную сеть;

§ MEGACO (H.248) для передачи информации, поступающей по системам сигнализации по выделенным сигнальным каналам (2ВСК). В настоящее время известны подобные реализации в части системы сигнализации R1; требований и приме ров реализации MEGACO для поддержки российской системы сигнализации R1.5 не существует.

¨ При взаимодействии с терминальным оборудованием:

§ непосредственное взаимодействие с терминальным оборудованием пакетных сетей: SIP и Н.323;

§ взаимодействие с оборудованием шлюзов, обеспечивающим подключение терминального оборудования СТОП: MEGACO (H.248) для передачи сигнализации по аналоговым абонентским линиям; IUA для передачи сигнальной информации базового доступа ISDN.

¨ При взаимодействии с другими гибкими коммутаторами: SIP-T.

¨ При взаимодействии с оборудованием интеллектуальных плат форм (SCP): ШАР.

¨ При взаимодействии с серверами приложений: в настоящее время взаимодействие с серверами приложений, как правило, базируется на внутрифирменных протоколах, в основе которых лежат технологии JAVA, XML, SIP и др.

¨ При взаимодействии с оборудованием транспортных шлюзов:

§ для шлюзов, поддерживающих транспорт IP или IP/ATM: H.248, MGCP, IPDC и др.;

§ для шлюзов, поддерживающих транспорт ATM: BICC.

Подробно характеристики и особенности используемых протоколов

Поддерживаемые интерфейсы. Как правило, оборудование гибкого коммутатора поддерживает следующие виды интерфейсов:

§ интерфейс Е1 (2048 кбит/с) для подключения сигнальных каналов ОКС7, включаемых непосредственно в гибкий коммутатор;

§ интерфейсы семейства Ethernet для подключения к IP сети. Через Ethernet-интерфейсы передается сигнальная информация в направлении пакетной сети.

Шлюзы (Gateways) - устройства доступа к сети и сопряжения с существующими сетями. Оборудование шлюзов реализует функции по преобразованию сигнальной информации сетей с коммутацией пакетов в сигнальную информацию пакетных сетей, а также функции по преобразованию информации транспортных каналов в пакеты IP/ячейки ATM и маршрутизации пакетов IP/ячеек ATM. Шлюзы функционируют на транспортном уровне сети.

Для реализации возможности подключения к мультисервисной сети различных видов оборудования СТОП используются различные программные и аппаратные конфигурации шлюзового оборудования:

¨ транспортный шлюз [Media Gateway (MG)] - реализация функций преобразования речевой информации в пакеты IP/ячейки ATM и маршрутизации пакетов IP/ячеек ATM;

¨ сигнальные шлюзы [Signalling Gateway (SG)] - реализация функции преобразования систем межстанционной сигнализации сети ОКС7 (квазисвязный режим) в системы сигнализации пакетной сети [SIGTRAN (MxUA)];

¨ транкинговый шлюз [Trunking Gateway (TGW)] - совместная реализация функций MG и SG;

¨ шлюз доступа [Access Gateway (AGW)] - реализация функции MG и SG для оборудования доступа, подключаемого через интерфейс V5;

¨ резидентный шлюз доступа [Residential Access Gateway (RAGW)] - реализация функции подключения пользователей, использующих терминальное оборудование ТфОП/ЦСИС, к мультисервисной сети.

Оборудование транспортного шлюза должно выполнять функции устройства, производящего обработку информационных потоков среды передачи.

Оборудование транспортного шлюза должно реализовывать следующий перечень обязательных функций:

¨ функцию адресации: обеспечивает присвоение адресов транспортировки IP для средства приема и передачи;

¨ функцию транспортировки: обеспечивает согласованную транспортировку потоков среды передачи между доменом IP и доме ном сети с коммутацией каналов, включая, например, выполнение процедур преобразования кодировок и эхокомпенсации;

¨ функцию трансляции кодека: маршрутизирует информационные транспортные потоки между доменом IP и доменом сети с коммутацией каналов;

¨ функцию обеспечения секретности канала среды передачи: гарантирует секретность транспортировки информации в направлении к шлюзу и от шлюза;

¨ функцию транспортного окончания сети с коммутацией каналов: включает реализацию процедур всех низкоуровневых аппаратных средств и протоколов сети;

¨ функцию транспортного окончания сети пакетной коммутации: включает реализацию процедур всех протоколов, задействованных в распределении транспортных ресурсов, на сети пакетной коммутации, включая процедуры использования кодеков;

¨ функцию обработки транспортного потока с пакетной коммутацией/ коммутацией каналов: обеспечивает преобразование между каналом передачи аудио информации, каналом передачи факсимильной информации или каналом передачи данных на стороне сети с коммутацией каналов и пакетами данных (например, RTP/UDP/IP или ATM) на стороне сети пакетной коммутации;

¨ функцию предоставления канала для услуги: обеспечивает такие услуги, как передача уведомлений и тональных сигналов в направлении к сети с коммутацией каналов или к сети пакетной коммутации;

¨ функцию регистрации использования: определяет и/или регистрирует информацию о сигнализации и/или информацию о приеме или передаче сообщений, передаваемых в транспортных потоках;

¨ функцию информирования об использовании: сообщает внешнему объекту о текущем и/или зарегистрированном использовании (ресурсов);

¨ функцию ОАМ&Р: эксплуатация, управление (администрирование), техническое обслуживание и предоставление той информации, которая не нужна непосредственно для управления вызовом и может передаваться к системе управления элементами через логически отдельный интерфейс;

¨ функцию менеджмента: обеспечивает взаимодействие с системой менеджмента сети.

Оборудование сигнального шлюза должно выполнять функции посредника при сигнализации между пакетной сетью и сетью с коммутацией каналов.

Оборудование сигнального шлюза сигнализации должно реализовывать следующий перечень обязательных функций:

¨ функцию окончания протоколов уровня, располагающегося ниже уровня протокола управления вызовом сети с коммутацией каналов;

¨ функцию секретности сигнальных сообщений: обеспечивает секретность сигнальных сообщений в направлении к шлюзу и от шлюза;

¨ функцию менеджмента: обеспечивает взаимодействие с системой менеджмента сети.

Основными характеристиками шлюзов являются следующие:

Емкость, определяемая как в направлении СТОП, так и в направлении к пакетной сети.

В направлении к СТОП емкость определяется количеством подключаемых потоков Е1 в направлении сети СТОП для транспортных шлюзов, а также количеством аналоговых абонентских линий и количеством U(S/T)-интерфейсов для подключения абонентов базового доступа ISDN для резидентных шлюзов доступа.

В направлении к пакетной сети емкость определяется количеством и типом интерфейсов. Например, емкость в направлении пакетной сети может составлять один интерфейс Ethernet 100BaseT или пять интерфейсов IMA с использованием потоков ЕЗ.

Производительность. Как правило, производительность является достаточной для обслуживания потоков вызовов, определяемых емкостными показателями оборудования.

Протоколы. Оборудование шлюзов может поддерживать следующие протоколы.

§ в направлении к гибкому коммутатору: Н.248, MGCP, IPDC для управления вызовами при использовании транспортной технологии IP; BICC для управления вызовами при использовании транспортной технологии ATM;

§ в направлении к другим шлюзам или терминальному оборудованию пакетной сети: RTP/RTCP при использовании транспортной технологии IP; PNNI или UNI при использовании транспортной технологии ATM.

§ в направлении к сети ТфОП: в зависимости от реализации возможна поддержка уровня МТР2 или МТРЗ системы сигнализации ОКС7. В первом случае сигнальный шлюз должен терминировать уровень МТР2 и передавать всю «вышестоящую» информацию в направлении гибкого коммутатора с использованием протокола M2UA. Во втором случае сигнальный шлюз должен терминировать уровень МТРЗ и передавать «вышестоящую» информацию в направлении гибкого коммутатора с использованием протокола M3UA;

§ в направлении к гибкому коммутатору: в зависимости от используемых механизмов обработки ОКС7 могут поддерживаться M2UA или M3UA.

§ в направлении к гибкому коммутатору: для передачи сигналь ной информации, связанной с обслуживанием вызова: V5UA при подключении оборудования сети доступа; MEGACO (Н.248) при подключении абонентов, использующих сигнализацию по аналоговой абонентской линии; IUA при подключении абонентов, использующих базовый доступа ISDN. Для передачи сигнальной информации управления шлюза ми: Н.248, MGCP, IPDC;

§ в направлении к другим шлюзам и терминальному оборудованию пакетной сети: RTP/RTCP;

§ в направлении к ТфОП: сигнализацию по аналоговым абонентским линиям, сигнализацию базового доступа ISDN в части протоков уровня 2 (LAP-D), сигнализацию по интерфейсу V5 в части протоколов уровня 2 (LAP-V5).

Поддерживаемые интерфейсы. Как правило, оборудование шлюзов поддерживает следующие интерфейсы:

¨ транспортные шлюзы: в направлении к ТфОП поддерживаются интерфейсы PDH (E1) и/или SDH (STM1/4). В направлении пакетной сети на основе IP технологий: интерфейсы семейства Ethernet от 10Base до GigabitEthernet (l000Base), причем используемая среда передачи специфицируется отдельно. В направлении пакетной сети на основе ATM технологий: от IMA до NNI 4.0;

¨ сигнальные шлюзы в направлении ТфОП в основном поддерживают интерфейс PDH (E1), а в направлении пакетной сети - интерфейс l0Base Ethernet;

¨ шлюзы доступа в направлении ТфОП поддерживают интерфейс по аналоговым абонентским линиям и интерфейсы базового [доступа ISDN (U-, S-,.S/T) для резидентных шлюзов и интерфейс РВН (E1) для шлюзов доступа, осуществляющих подключения оборудования интерфейса V5. В направлении пакетной сети на основе IP технологий: интерфейсы 10-100Base Ethernet. В направлении пакетной сети на основе ATM технологий: интерфейсы IMA или UNI.

АТС с функциями MGC - оборудование АТС, в котором помимо функций коммутации каналов реализованы функции по коммутации пакетов, т. е. функции шлюзов и частично функция гибкого коммутатора. Функционально к такому оборудованию одновременно предъявляются требования, определенные как для гибкого коммутатора, так и для шлюзов.

С точки зрения технических характеристик (в пакетной части) для такого оборудования определяются требования по емкости, производительности, надежности, поддерживаемым протоколам и реализованным интерфейсам к пакетной сети.

Терминальное оборудование - терминальные устройства, используемые для предоставления голосовых и мультимедийных услуг связи и предназначенные для работы в пакетных сетях.

Существует два основных типа терминальных устройств, предназначенных для работы в пакетных сетях: SIP-терминалы и Н.323-тсрмина-лы. Данное оборудование может иметь как специализированное аппаратное (standalone), так и программное исполнение (softphone)l

Также иногда используется терминальное оборудование на основе протокола MEGACO. Такое терминальное оборудование совмещает в себе функции аналогового телефонного аппарата и шлюза доступа в части преобразования сигнализации по аналоговым абонентским линиям. Его функциональные возможности ограничиваются возможностями аналогового аппарата, но оно может непосредственно подключаться к пакетной сети.

Еще одним видом терминального оборудования являются интегрированные устройства доступа (IAD). Как правило, IAD обеспечивает

подключение терминального оборудования сетей ТфОП (аналоговые ТА и терминалы ISDN) и терминального оборудования сетей передачи данных. В IAD реализуются функции по преобразованию протоколов сигнализации ТфОП в протоколы пакетных сетей (SIP/H.323) и преобразованию потоков пользовательской информации между сетями с коммутацией каналов и пакетными сетями. Ближайшей аналогией к IAD в сетях ТфОП является оборудование малых УПАТС.

Терминальное оборудование поддерживает протоколы SIP или Н.323 в направлении гибкого коммутатора для передачи информации сигнализации и управления коммутацией и протоколы RTP/RTCP для передачи пользовательской информации. Для подключения к сети, как правило, используется Ethernet интерфейс.

Сервер приложений. Используется для предоставления расширенного списка дополнительных услуг абонентам пакетных сетей или абонентам, получающим доступ в пакетные сети. Сервера приложений предназначены для выполнения функций уровня услуг и управления услугами.

Спецификация выполняемых функций зависит от реализуемой с помощью сервера услуги/группы услуг и не может быть сформулирована на абстрактном уровне.

Серверы приложений, как правило, взаимодействуют с оборудованием гибкого коммутатора с использованием технологий JAVA, XML, OSP. Подключение производится в основном с использованием интерфейсов, базирующихся на Ethernet.

Классификация и структура основных фондов

Для осуществления производственной деятельности предприятие использует ограниченные экономические ресурсы, которые в наиболее общей нашей классификации подразделяются на:

б) трудовые ресурсы (труд и предпринимательские способности).

Вместо термина «экономические ресурсы» в микроэкономике, к числу которых в первую очередь относится экономика предприятия, используется термин «факторы производства» (производственные факторы).

К фактору «земля» относятся все естественные ресурсы, используемые в производственной деятельности предприятия - земля, недра, водные и лесные ресурсы.

Все авансированные в деятельность предприятия средства можно назвать капиталом. Структура капитала отдельного предприятия представлена в табл. 1.

Общий капитал предприятия	В том числе
Основной капитал	Оборотный капитал
в том числе	в том числе	в том числе	в том числе
Собственный капитал	Основные средства	Оборотные произ-водственные фонды	фонды обращения
Заемный капитал	Долгосрочные обязательства	Краткосрочные обязательства

При составлении бухгалтерского баланса предприятия его хозяйственные средства называют активами, а их источники финансирований — пассивами.

Важнейшей составляющей хозяйственно-производственной деятельности предприятия являются основные средства.

Основные средства — это та часть активов, которая рассчитана на использование их предприятием в течение длительного периода времени (более одного года) и постепенно (по частям) утрачивает свою стоимость.

В российской действительности с определенной долей приближенности термин «основные средства» и «основные фонды» употребляют как синонимы.

В типовой классификации основные средства (фонды) группируются по характеру участия в производстве и натурально-вещественным признакам (табл. 2.).

Признан классификации	Деление по классифи-кационному признав	Назначение и краткая харак-теристика

Участие в процессе производства	1 Производственные 2. Непроизводственные	Участвуют в процессе про-изводства (здания, сооружения, оборудование и др.) Удовлетворяют культурно бы-товые потребности работаю-щих (жилые дома, поликлиники, клубы и др.)
Назначение	1. Здания 2. Сооружения 3. Передаточные уст-ройства 4. Машины и оборудо-вание, в том числе: силовые машины и оборудование рабочие машины и оборудование измерительные и ре-гулирующие приборы и устройства, лабора-торное оборудование	Строительно-архитектурные объекты производственного наз-начения (здания цехов, служб предприятия и др.) Инженерно-строительные объекты, выполняющие техни-ческие функции, не связанные с изменением предметов труда (дороги, эстакады, тоннели, мосты и др.) Объекты, предназначенные для трансформации, передачи и пе-ремещения энергии (электро- и теплосети, газовые сети, не яв-ляющиеся составной частью здания). Объекты, предназначенные для выработки и распространения энергии (генераторы, электро-двигатели, двигатели внутрен-него сгорания и др.) Непосредственно участвуют в технологическом процессе, воз-действуя на предметы труда (металлорежущие станки, прес-сы, молоты, термические печи и др.) Предназначены для регулирова-ния, измерения и контроля технологических процессов, проведения лабораторных испы-таний и исследований

	вычислительная техни-ка прочие машины и оборудование 5.Транспортные сред-ства 6. Прочие основные фонды	Совокупность средств для ускорения и автоматизации расчетов и принятия решений Машины и оборудование, не вошедшие в перечисленные группы (пожарные машины, оборудование телефонных стан-ций и др.) Производят перемещение лю-дей и грузов в пределах пред-приятия и вне его (электровозы, тепловозы, автомобили и др.) Объекты основных фондов, не вошедшие в вышеперечис-ленные группы
Степень участия в процессе производства	1. Активные 2. Пассивные	Оказывают прямое воздействие на изменение формы и свойств предметов труда Создают условия для произво-дственной деятельности пред-приятия.

Соотношение различных групп основных фондов в общей стоимости, выраженное в процентах, составляет структуру основных производственных фондов.

Структура основных фондов различных отраслей и предприятий определяется рядом факторов, среди них: характер и объем выпускаемой продукции, технический уровень производства, уровень специализации и кооперирования, климатические и географические условия расположения предприятия.

Состав и структура основных производственных фондов предприятий в среднем по промышленности и машиностроению приведена в табл. 3.

Состав и структура основных производственных фондов предприятий промышленности и машиностроения

Основные производственные фонды	в % к итогу
промышленность	машиностроение
Здания Сооружения Передаточные устройства Машины и оборудование Транспортные средства Прочие основные фонды	28,9 18,8 11,3 37,7 2,2 1,1	39,5 7,1 4,0 44,9 2,4 2,1
Итого:	100,0	100,0

В зависимости от степени непосредственного воздействия на предметы труда основные фонды предприятий разделяют на активные и пассивные. К активной части относят машины, оборудование, измерительные и регулирующие приборы и устройства и др.; к пассивной — те группы основных фондов, которые создают условия для нормального выполнения процесса производства: здания, сооружения, передаточные устройства и др.

Удельный вес активной части основных производственных фондов характеризует прогрессивность структуры основных фондов.

Основные фонды характеризуются также удельным весом стоимости основных фондов (оборудования) различных возрастных групп в общей стоимости фондов. Для анализа возрастной структуры оборудования обычно используют следующие возрастные группы: до 5 лет, от 5 до 10 лет, от 10 до 20 лет и свыше 20 лет.
