Classical IP over ATM





Технология регламентируется документом IETF RFC 2225, описывающим как инкапсуляцию IP-трафика в ячейки ATM на уровне AAL5, так и функции пре­образования адресов для постоянных и коммутируемых виртуальных соединений. При реализации данного метода обязательно должна поддерживаться инкапсу­ляция LLC/SNAP. Спецификация не указывает параметры трафика, качества обслуживания и требуемую категорию услуг CBR, rtVBR, nrtVBR или UBR.

Данная технология предназначена для поддержки протокола IP в одной логической подсети (Logical IP Subnet, LIS) сети ATM. Логическая подсеть представляет собой группу устройств, подключенных к одной сети ATM и использующих единый номер сети/подсети и маску подсети.

В качестве протокола распознавания адреса используются протоколы распознавания адресов ATM ATMARP и InATMARP (инверсный ATMARP). Протокол ATMARP базируется на протоколе ARP, но включает ряд дополнений, необходимых для работы в нешироковещательной сети. Каждая LIS имеет один сервер ATMARP. Основная задача сервера заключается в управлении специальной таблицей, записи которой содержат пары соответствующих IP- и ATM-адресов устройств. Каждое устройство (клиент LIS) в логической подсети настраивается на уникальный ATM-адрес этого сервера.

У каждой конечной станции есть адрес ATMARP-сервера. В какой-то момент клиент посылает ему запрос, и в ответ сервер, послав свой запрос, узнает его IP- и ATM-адреса и добавляет их в свою таблицу, после чего обрабатывается запрос клиента. (В отличие от стандартного ARP, в случае, если адрес не найден, посылается явный отрицательный ответ.) Затем конечная станция (А), получив ATM адрес соседа (конечной станции В), по логической сети устанавливает с ним коммутируемое виртуальное соединение и передает данные. Схема взаимодействия узлов по протоколу Classical IP over ATM приведена на рис. 2.8.

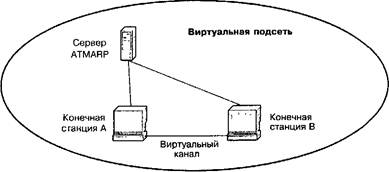

Рис. 2.8. Схема работы протокола Classical IP over ATM



Classical IP over ATM имеет ряд недостатков. Поскольку серверу ATMARP доступна только одна IP-подсеть, узлы IP могут напрямую взаимодействовать только с узлами IP, расположенными в той же подсети. Чтобы посылать пакеты узлу IP, находящемуся в другой виртуальной подсети, передающий узел IP должен направлять их через маршрутизатор. Передающий узел IP использует для соединения с маршрутизатором один виртуальный канал, а маршрутизатор применяет для соединения с узлом IP, являющимся адресатом, другой виртуальный канал. В этой цепи маршрутизаторы создают «узкое место», поскольку, как правило, работают медленнее коммутаторов. Кроме того, Classical IP over ATM может маршрутизировать только IP-пакеты. Он не решает проблем задержек и перегрузки сети, поскольку не может использовать преимущества качества сервиса сетей ATM. И, наконец, Classical IP over ATM не поддерживает многоадресную рассылку.

Основным достоинством данного стандарта является гибкая конфигурация сети благодаря возможности объединения в одну виртуальную подсеть конечных станций из физически независимых локальных сетей.
