Горизонтальная трубка тока переменного сечения


В этом случае, как и в гидростатистике, разность давлений обусловлена разностью весов соответствующих столбов жидкости.

Наклонная трубка тока постоянного сечения.

Рассмотрим некоторые частные случаи, вытекающие из уравнения Бернулли.

В различных точках линии тока идеальной жидкости сумма статического, динамического и весового давлений одинакова.

V = const, тогда p1 + rgh1 = p2 + rh2g или p2 - p1 = rg(h1 - h2),

Dp = rgDh.

Всасывающее действие струи.

Так как h1 = h2 (рис. 2) , то

Полное давление в разных сечениях горизонтальной трубки тока одинаково. В более узких местах S2 < S1, V2 > V1, p2 < p1.

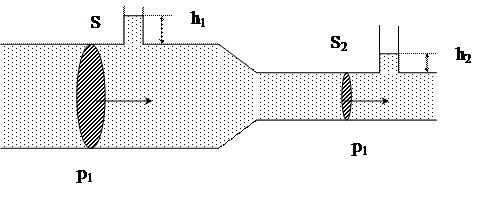

Рис. 2.
