Метод контурных токов в матричной форме

В соответствии с введенным ранее понятием матрицы главныхконтуров В, записываемой для главных контуров, в качестве независимых переменных примем токи ветвей связи, которые и будут равны искомым контурным токам.

Уравнения с контурными токами получаются на основании второго закона Кирхгофа; их число равно числу независимых уравнений, составляемых для контуров, т.е. числу ветвей связи c=n-m+1. Выражение (6) запишем следующим образом:

. (7)



В соответствии с методов контурных токов токи всех ветвей могут быть выражены как линейные комбинации контурных токов или в рассматриваемом случае токов ветвей связи. Если элементы j –го столбца матрицы В умножить соответствующим образом на контурные токи, то сумма таких произведений и будет выражением тока j –й ветви через контурные токи (через токи ветвей связи). Сказанное может быть записано в виде матричного соотношения

, (8)



где - столбцовая матрица контурных токов; - транспонированная контурная матрица.

С учетом (8) соотношение (7) можно записать, как:

(9)



Полученное уравнение представляет собойконтурные уравнения в матричной форме. Если обозначить

, (10)



. (11)



то получим матричную форму записи уравнений, составленных по методу контурных токов:

, (12)



где - матрица контурных сопротивлений; - матрица контурных ЭДС.

В развернутой форме (12) можно записать, как:

, (13)



то есть получили известный из метода контурных токов результат.

Рассмотрим пример составления контурных уравнений.

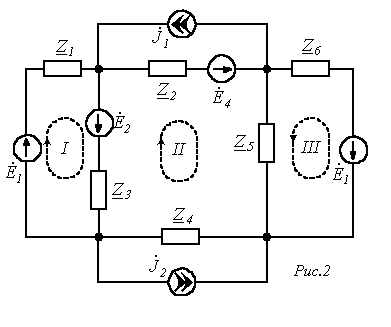

Пусть имеем схему по рис. 2. Данная схема имеет четыре узла (m=4) и шесть обобщенных ветвей (n=6). Число независимых контуров, равное числу ветвей связи,

c=n-m+1=6-4+1=3.

Граф схемы с выбранным деревом (ветви 1, 2, 3) имеет вид по рис. 3.

Запишем матрицу контуров, которая будет являться матрицей главных контуров, поскольку каждая ветвь связи входит только в один контур. Принимая за направление обхода контуров направления ветвей связи, получим:

В



.Диагональная матрица сопротивлений ветвей

Z

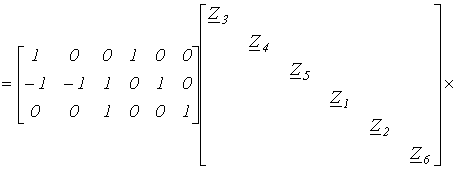

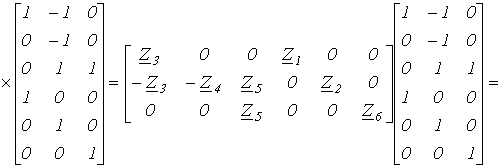

Матрица контурных сопротивлений

Zk = B Z BT



.

Матрицы ЭДС и токов источников

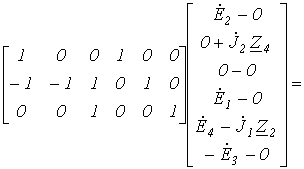

Тогда матрица контурных ЭДС



.

Матрица контурных токов

.

Таким образом, окончательно получаем:

,

где ; ; ; ; ; ; ; ; .

Анализ результатов показывает, что полученные три уравнения идентичны тем, которые можно записать непосредственно из рассмотрения схемы по известным правилам составления уравнений по методу контурных токов.
