Факсимильная связь


Тема 2. ОСНОВЫ ПРОВОДНОЙ СВЯЗИ

2.5. Факсимильная связь.

2.6. IP – телефония.

Факсимильная связь является видом документальной связи, предназначенной для передачи не только содержания, но и внешнего вида самого документа. Сущность факсимильного метода передачи состоит в том, что передаваемое изображение (оригинал) разбивается на отдельные элементарные площадки, которые сканируются со скоростью развертки 60, 90, 120, 180 или 240 строк/мин. Сигнал яркости пропорциональный коэффициенту отражения таких элементарных площадок преобразуется в цифровой вид и передается по каналу связи с использованием того либо иного способа модуляции. На приемной стороне эти сигналы преобразуются в элементы изображения и воспроизводятся (записываются) на приемном бланке.

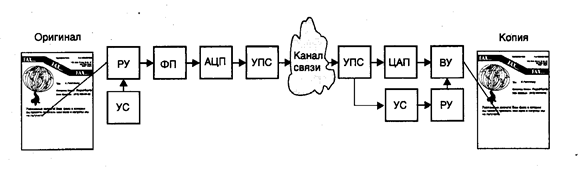

Структурная схема факсимильной связи приведена на рис. 2.2.













Рис. 2.2. Структурная схема факсимильной связи





Изображение, подлежащее передаче, подвергается сканированию световым пятном требуемых размеров. Пятно формируется светооптической системой, содержащей источник света и оптическое устройство. Перемещение пятна по поверхности оригинала осуществляется развертывающим устройством (РУ). Часть светового потока, падающего на элементарную площадку оригинала, отражается и поступает на фотоэлектрический преобразователь (ФП), в котором происходит его преобразование в электрический видеосигнал. Амплитуда видеосигнала на выходе фотопреобразователя пропорциональна величине отраженного светового потока. Далее видеосигнал поступает на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. С выхода АЦП цифровой код поступает на вход устройства преобразования сигналов (УПС), где посредством использования одного из протоколов модуляции спектр цифрового видеосигнала переносится в область частот используемого канала связи.

На приемной стороне приходящий из канала связи модулированный сигнал последовательно поступает в УПС и ЦАП для демодуляции и цифро-аналогового преобразования, соответственно. Далее видеосигнал поступает в воспроизводящее устройство (ВУ), где в результате действия развертывающего устройства на бланке воспроизводится копия переданного изображения. Процесс получения конечной факсимильной копии обратный процессу сканирования носит название репликации. Для обеспечения синхронности и синфазности разверток на передающей и приемной сторонах используются устройства синхронизации (УС).

Таким образом, аппарат факсимильной связи очень напоминает ксерокс, но только в котором оригинал и копию разделяют многие километры.



2.6. IP – телефония.

Привлекательность IP-телефонии изначально состояла в более низкой стоимости междугородных телефонных переговоров. Развитие технологии передачи голоса по IP-сетям (VoIP, - Voice over IP) продолжается благодаря тенденции создания объединенной сети для предоставления полного спектра различных сервисов, позволяя использовать новые возможности и услуги.

Термин «IP» объединяет сегодня не только регламент передачи пакетов от одного IP-адреса к другому, но и значительную часть технологий информационной сферы: физические интерфейсы и каналы передачи данных, протоколы прикладного уровня и т.п.

IP-телефония объединяет телефонные сети и сети передачи данных в единую коммуникационную сеть, которая предлагает мощное и экономичное средство связи.

При IP-телефонном разговоре, голос оцифровывается и преобразуется в цифровые пакеты данных, после чего эта информация пересылается через Интернет на другой конец линии. Удаленная сторона, получив пакеты данных производит обратную процедуру, декодирует сигналы и преобразует их в голос.

Для передачи сигнала с телефона на телефон необходимы специальные устройства - IP-шлюзы. Это устройства, с помощью которых осуществляется трансляция данных из одного типа сети в сети другого типа.

IP-шлюзы, или как их еще называют IP-серверы, с одной стороны связаны с телефонными линиями и могут установить соединение с любым телефоном мира, а с другой - с интернетом, за счет чего могут связываться с любым, подсоединённым к интернету компьютером.

Сервер принимает стандартный телефонный сигнал, оцифровывает его (если он исходно не цифровой), сжимает, разбивает на пакеты и отправляет через Сеть по назначению с использованием протокола TCP/IP. Для пакетов, приходящих из Сети на телефонный сервер и уходящих в телефонную линию, операция происходит в обратном порядке. Обе составляющие операции (вход сигнала в телефонную сеть и его выход из телефонной сети) происходят практически одновременно, что позволяет обеспечить полнодуплексный разговор.

Основным клиентским устройством в системах IP-телефонии является настольный IP-телефон – устройство, которое подсоединяется к Ethernet-порту коммутатора.

Протокол резервирования ресурсов позволяет приложениям заранее определить, есть ли в сети возможности доставить многоадресный трафик всем адресатам в полном объеме, и, если нужно, принять решение о доставке отдельным получателям усеченных версий потоков.

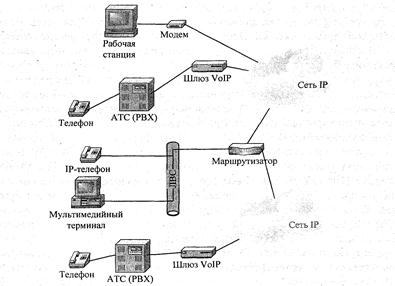

Наиболее часто используемые компоненты сети VoIP представлены на рис. 2.3.











Рис. 2.3. Компоненты сети VoIP.



Основная задача шлюзов VoIP - оцифровать речевой сигнал и объединить его в пакеты, чтобы затем отправить по нужному IP-адресу назначения, где другой шлюз произведет обратную операцию, передавая речевой сигнал в подходящем виде для адресуемой телефонной системы или АТС. Присутствие мультимедийного терминала между шлюзом и телефонной системой, учитывая простоту комплекта программного обеспечения, может заменить любой современный персональный компьютер, обращающийся к шлюзу VoIP посредством протокола IP.

На практике коммутатор УПАТС (РВХ) (учрежденческо-производственная АТС – их еще называют РВХ)) на базе ЛВС выступает в роли обратного шлюза VoIP, подключенного, с одной стороны, к локальной сети Ethernet, а с другой - к абонентской линии или каналу Е1 центрального коммутатора ГАТС. Персональный компьютер, оснащенный звуковой картой и микрофоном, может выполнять функцию так называемого «интеллектуального телефона». Можно также использовать специальный IP-телефон, отличие которого от обычного в том, что вместо телефонных разъемов в нем расположены разъемы Ethernet. Сетевой администратор может управлять таким аппаратом дистанционно, а абонент даже не будет осознавать, что он пользуется услугами VoIP.

В настоящее время технологии IP-телефонии широко используются миллионами пользователей – один из примеров – программа Skype, позволяющая осуществлять телефонные переговоры через Интернет как между компьютерами, так и между компьютером и телефоном. Также IP – технологии широко используется в различных системах безопасности (системы охранно-пожарной сигнализации, видеонаблюдение и т.п.).
