Нормализованные до второй формы

Преобразованная структура базы данных состоит из шести таблиц, две из которых связаны между собой (ключевые поля в каждой таблице выделены полужирным шрифтом). Все таблицы удовлетворяют требованиям второй нормальной формы.

Пятая и шестая таблицы имеют в полях повторяющиеся значения, но, учитывая, что эти значения представляют собой целые числа вместо текстовых данных, общий объем требуемой памяти для хранения информации значительно меньше, чем в исходных таблицах (см. рис. 4.3).

Кроме того, новая структура базы данных обеспечит возможность заполнения таблиц различными специалистами (подразделениями управленческих служб).

Третья нормальная форма. Таблица находится в третьей нормальной форме, если она удовлетворяет определению второй нормальной формы и ни одно из ее не ключевых полей не зависит функционально от любого другого не ключевого поля.

Можно также сказать, что таблица находится в третьей нормальной форме, если она находится во второй нормальной форме и каждое не ключевое поле не транзитивно зависит от первичного ключа. Требование третьей нормальной формы сводится к тому, чтобы все не ключевые поля зависели только от первичного ключа и не зависели друг от друга.

В соответствии с этими требованиями в составе таблиц базы данных (см. рис. 4.4) к третьей нормальной форме относятся первая, вторая, третья и четвертая таблицы.

Для приведения пятой и шестой таблиц к третьей нормальной форме создадим новую таблицу, содержащую информацию о составе предметов, по которым проводятся экзамены или зачеты в группах студентов. В качестве ключа создадим поле «Счетчик», устанавливающий номер записи в таблице, так как каждая запись должна быть уникальна.

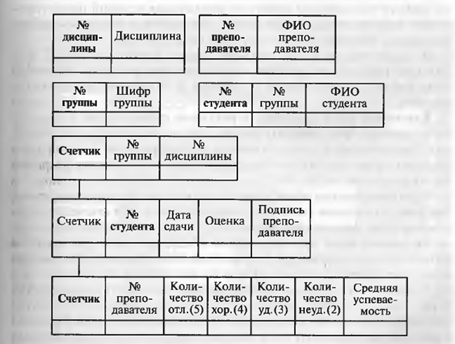

В результате получим новую структуру базы данных, которая показана на рис. 4.5 (ключевые поля в каждой таблице выделены полужирным шрифтом). В данной структуре содержится семь таблиц, которые отвечают требованиям третьей нормальной формы.

Рисунок 4.5 – Таблицы зачетно-экзаменационной ведомости,

нормализованные до третьей формы

Пример http://www.site-do.ru/db/db5.php с нормализацией.
