Электрогидроимпульсная обработка (ЭГИШ)


Данный метод заключается в воздействии на обрабатываемую заготовку волн сжатия, образующихся при высоковольтном электрическом разряде в рабочей жидкости. В качестве рабочей жидкости чаще всего используется вода.

Схема ЭГИШ представлена на рисунке 1. При подаче высокого напряжения от конденсаторной батареи между электродами, помещенными в жидкость, возникает токопроводящий искровой канал. Мгновенное расширение искрового канала приводит к возникновению в жидкости ударной волны, которая деформирует заготовку по внутренней форме матрицы. Иногда для стабилизации разряда и пробоя длинных разрядных промежутков электроды соединяют тонким проводником, то есть инициирование разрядного промежутка производится электрическим взрывом межэлектродного проводника.

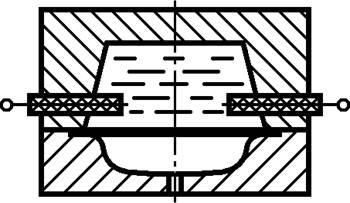

Рисунок 1 – Схема электрогидроимпульсной штамповки



Использование высоковольтного электрического разряда или взрыва проводника в жидкости обеспечивает выполнение всех основных технологических операций листовой штамповки: вытяжки, формовки, отбортовки, калибровки, запрессовки, разделительных и совмещенных операций. Кроме этого ЭГИШ используется для очистки литья, снятия и перераспределения остаточных напряжений.

Основными преимуществами ЭГИШ перед статическими методами штамповки являются: упрощение и удешевление технологической оснастки, повышение точности размеров деталей за счет снижения пружинения, улучшение качества поверхности штампуемых деталей, повышение штампуемости материала. По сравнению со взрывной штамповкой ЭГИШ характеризуется лучшей управляемостью процессом, возможностью плавного изменения энергии импульса и возможностью многократного разрядного импульса, а также безопасностью в работе и большими возможностями для автоматизации процесса.
