Введение. За более чем 30 лет, прошедших с момента появления первых микропроцессоров, были выработаны определенные правила обмена




За более чем 30 лет, прошедших с момента появления первых микропроцессоров, были выработаны определенные правила обмена, которым следуют и разработчики новых микропроцессорных систем. Правила эти не слишком сложны, но твердо знать и неукоснительно соблюдать их для успешной работы необходимо.

Обмен информацией в микропроцессорных системах происходит в циклах обмена информацией.

Под циклом обмена информацией понимается временной интервал, в течение которого происходит выполнение одной элементарной операции обмена по шине. Например, пересылка кода данных из процессора в память или же пересылка кода данных из устройства ввода/вывода в процессор. В пределах одного цикла также может передаваться и несколько кодов данных, даже целый массив данных, но это встре­чается реже.

Циклы обмена информацией делятся на два основных типа:

ü Цикл записи (вывода), в котором процессор записывает (выводит) информацию;

ü Цикл чтения (ввода), в котором процессор читает (вводит) инфор­мацию.

В некоторых микропроцессорных системах существует также цикл «чтение-модификация-запись» или же «ввод-пауза-вывод». В этих циклах процессор сначала читает информацию из памяти или устройства ввода/вывода, затем как-то преобразует ее и снова записывает по тому же адресу. Напри­мер, процессор может прочитать код из ячейки памяти, увеличить его на единицу и снова записать в эту же ячейку памяти. Наличие или отсутствие данного типа цикла связано с особенностями используемого процессора.

Особое место занимают циклы прямого доступа к памяти (если режим ПДП в системе предусмотрен) и циклы запроса и предоставления преры­вания (если прерывания в системе есть).

Чтение кодов команд из памяти системы также производится с помощью циклов чтения. Поэтому в случае одношинной архитектуры на системной магистрали чередуются циклы чтения команд и циклы пересылки (чтения и записи) данных, но протоколы обмена остаются неизменными независимо от того, что передается — данные или команды. В случае двух­шинной архитектуры циклы чтения команд и записи или чтения данных разделяются по разным шинам и могут выполняться одновременно.





1-й учебный вопрос: «Шины микропроцессорной системы»



Прежде чем переходить к особенностям циклов обмена, остановимся подробнее на составе и назначении различных шин микропроцессорной системы.

Как уже упоминалось, в системную магистраль (системную шину) микропроцессорной системы входит три основные информационные шины: адреса, данных и управления.

Шина данных — это основная шина, ради которой и создается вся система. Количество ее разрядов (линий связи) определяет скорость и эффективность информационного обмена, а также максимально возможное количество команд.

Шина данных всегда двунаправленная, так как предполагает передачу информации в обоих направлениях. Наиболее часто встречающийся тип выходного каскада для линий этой шины - выход с тремя состояниями.

Обычно шина данных имеет 8, 16, 32 или 64 разряда. Понятно, что за один цикл обмена по 64-разрядной шине может передаваться 8 байт информации, а по 8-разрядной — только один байт. Разрядность шины дан­ных определяет и разрядность всей магистрали. Например, когда говорят о 32-разрядной системной магистрали, подразумевается, что она имеет 32- разрядную шину данных.

Шина адреса — вторая по важности шина, которая определяет максимально возможную сложность микропроцессорной системы, то есть допустимый объем памяти и, следовательно, максимально возможный размер программы и максимально возможный объем запоминаемых данных. Количество адресов, обеспечиваемых шиной адреса, определяется как 2N, где N — количество разрядов. Например, 16-разрядная шина адреса обеспечивает 65536 адресов. Разрядность шины адреса обычно кратна 4 и может достигать 32 и даже 64.

Шипа адреса может быть однонаправленной (когда магистралью всегда управляет только процессор) или двунаправленной (когда процессор может временно передавать управление магистралью другому устройству, например контроллеру ПДП). Наиболее часто используются типы выходных каскадов с тремя состояниями или обычные ТТЛ (с двумя состояниями).

Как в шине данных, так и в шине адреса может использоваться положительная логика или отрицательная логика. При положительной логике высокий уровень напряжения соответствует логической единице на соответствующей линии связи, низкий — логическому нулю. При отрицательной логике - наоборот. В большинстве случаев уровни сигналов на шинах — ТТЛ.

Для снижения общего количества линий связи магистрали часто применяется мультиплексирование шин адреса и данных. То есть одни и те же линии связи используются в разные моменты времени для передачи как адреса, так и данных (в начале цикла — адрес, в конце цикла — данные). Для фиксации этих моментов (стробирования) служат специальные сигналы на шине управления.

Понятно, что мультиплексированная шина адреса/данных обеспечивает меньшую скорость обмена, требует более длительного цикла обмена (рис.). По типу шины адреса и шины данных все магистрали также делятся на мультиплексированные и немультиплексированные.

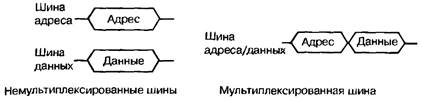

Рис. Мультиплексирование шин адреса и данных.

В некоторых мультиплексированных магистралях после одного кода адреса передается несколько кодов данных (массив данных). Это позволяет существенно повысить быстродействие магистрали. Иногда в магистралях применяется частичное мультиплексирование, то есть часть разрядов данных передается по немультиплексированным линиям, а другая часть — по мультиплексированным с адресом линиям.

Шина управления — это вспомогательная шина, управляющие сигналы на которой определяют тип текущего цикла и фиксируют моменты времени, соответствующие разным частям или стадиям цикла. Кроме того, управляющие сигналы обеспечивают согласование работы процессора (или другого хозяина магистрали, задатчика, master) с работой памяти или устройства ввода/вывода (устройства-исполнителя, slave). Управляющие сигналы также обслуживают запрос и предоставление прерываний, запрос и предоставление прямого доступа.



Сигналы шины управления могут передаваться как в положительной логике (реже), так и в отрицательной логике (чаще). Линии шины управления могут быть как однонаправленными, так и двунаправленными. Типы выходных каскадов могут быть самыми разными: с двумя состояниями (для однонаправленных линий), с тремя состояниями (для двунаправленных линий), с открытым коллектором (для двунаправленных и мультиплексированных линий).

Самые главные управляющие сигналы — это стробы обмена, то есть сигналы, формируемые процессором и определяющие моменты времени, в которые производится пересылка данных по шине данных, обмен данными. Чаще всего в магистрали используются два различных строба обмена:

ü Строб записи (вывода), который определяет момент времени, когда устройство-исполнитель может принимать данные, выставленные процессором на шину данных;

ü Строб чтения (ввода), который определяет момент времени, когда устройство-исполнитель должно выдать на шину данных код данных, который будет прочитан процессором.

При этом большое значение имеет то, как процессор заканчивает обмен в пределах цикла, в какой момент он снимает свой строб обмена. Возможны два пути решения (рис.):

ü При синхронном обмене процессор заканчивает обмен данными самостоятельно, через раз и навсегда установленный временной интервал выдержки (tвыд), то есть без учета интересов устройства-исполнителя;

ü При асинхронном обмене процессор заканчивает обмен только тогда, когда устройство-исполнитель подтверждает выполнение операции специальным сигналом (так называемый режим handshake — рукопожатие).



Рис. Синхронный обмен и асинхронный обмен



Достоинства синхронного обмена — более простой протокол обмена, меньшее количество управляющих сигналов. Недостатки — отсутствие гарантии, что исполнитель выполнил требуемую операцию, а также высокие требования к быстродействию исполнителя.

Достоинства асинхронного обмена — более надежная пересылка данных, возможность работы с самыми разными по быстродействию испол­нителями. Недостаток — необходимость формирования сигнала подтверждения всеми исполнителями, то есть дополнительные аппаратурные затраты.

Какой тип обмена быстрее, синхронный или асинхронный? Ответ на этот вопрос неоднозначен. С одной стороны, при асинхронном обмене требуется какое-то время на выработку, передачу дополнительного сиг­нала и на его обработку процессором. С другой стороны, при синхронном обмене приходится искусственно увеличивать длительность строба обмена для соответствия требованиям большего числа исполнителей, чтобы они успевали обмениваться информацией в темпе процессора. Поэтому иногда в магистрали предусматривают возможность как синхронного, так и асинхронного обмена, причем синхронный обмен является основным и довольно быстрым, а асинхронный применяется только для медленных исполнителей.

По используемому типу обмена магистрали микропроцессорных систем также делятся на синхронные и асинхронные.





2 учебный вопрос: «Циклы обмена информацией»

Циклы программного обмена

Рассмотрим для примера два довольно типичных случая программного обмена по магистрали микропроцессорной системы.

Первый пример — это обмен по мультиплексированной асинхронной магистрали Q-bus, предложенной фирмой DEC и широко применявшейся в микрокомпьютерах и промышленных контроллерах. Упрощенные временные диаграммы циклов чтения (ввода) и записи (вывода) по этой магистрали приведены на рис. 2.3 и 2.4.

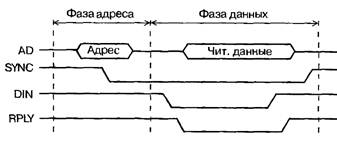

Рис. 2.3. Цикл чтения на магистрали Q-bus

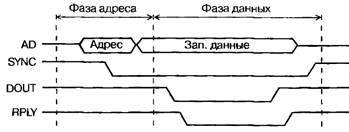

Рис. 2.4. Цикл записи на магистрали Q-bus

Отметим, что в дальнейшем знак «минус» перед названием сигнала говорит о том, что активный уровень сигнала низкий, пассивный — высокий, то есть сигнал отрицательный. Если минуса перед названием сигнала нет, то сигнал положительный, его низкий уровень пассивный, а высокий — активный.

На шине адреса/данных (AD) в начале цикла обмена (в фазе адреса) процессор (задатчик) выставляет код адреса. На этой шине используется отрицательная логика. Средний уровень сигналов на шине AD обозначает, что состояния сигналов на шине в данные временные интервалы не важны. Для стробирования адреса используется отрицательный синхро­сигнал -SYNC, выставляемый также процессором. Его передний (отрицательный) фронт соответствует действительности кода адреса на шине AD. Фаза адреса одинакова в обоих циклах записи и чтения.

Получив (распознав) свой код адреса, устройство ввода/вывода или память (исполнитель) готовится к проведению обмена. Через некоторое вре­мя после начала (отрицательного фронта) сигнала -SYNC процессор снимает адрес и начинает фазу данных.

В фазе данных цикла чтения (рис. 2.3) процессор выставляет сигнал строба чтения данных -DIN, в ответ на который устройство, к которому обращается процессор (исполнитель), должно выставить свой код данных (читаемые данные). Одновременно это устройство должно подтвердить выполнение операции сигналом подтверждения обмена -RPLY.

Для сигнала -RPLY используется тип выходного каскада ОК, чтобы не было конфликтов между устройствами-исполнителями. Процессор, получив сигнал -RPLY, заканчивает цикл обмена. Для этого он снимает сигнал -DIN и сигнал -SYNC. Устройство-исполнитель в ответ на снятие сигнала -DIN должно снять код данных с шины AD и закончить сигнал подтверждения -RPLY. После этого процессор снимает сигнал -SYNC.

В фазе данных цикла записи (рис. 2.4) процессор выставляет на шину AD код записываемых данных и сопровождает его отрицательным сиг­налом строба записи данных -DOUT. Устройство-исполнитель должно по этому сигналу принять данные от процессора и сформировать сигнал подтверждения обмена -RPLY. Процессор, получив сигнал -RPLY, закан­чивает цикл обмена. Для этого он снимает код данных с шины AD и сигнал -DOUT. Устройство-исполнитель в отпет на снятие сигнала -DOUT должно закончить сигнал подтверждения -RPLY. После этого процессор снимает сигнал -SYNC.

То есть на данной магистрали адрес передается синхронно (без под­тверждения его получения исполнителем), а данные передаются асинхронно, с обязательным подтверждением их выдачи или приема исполнителем. Отсутствие сигнала подтверждения -RPLY в течение заданного времени воспринимается процессором как аварийная ситуация. В принципе возможна и асинхронная передача адреса, что увеличивает надежность обмена, хотя может снижать его скорость.

Помимо циклов чтения и записи на магистрали Q-bus используются также и циклы типа «ввод-пауза-вывод» («чтение-модификация-запись»). Упрощенная временная диаграмма этого цикла представлена на рис. 2.5.

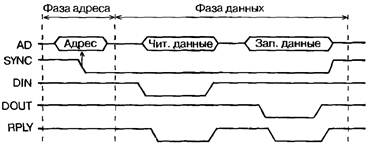

Рис. 2.5. Цикл «ввод-пауза-вывод» на магистрали O-bus

В этом цикле адресная фаза производится точно так же, как и в циклах чтения (ввода) и записи (вывода). Но в фазе данных процессор произво­дит сначала чтение из заданного в адресной фазе адреса, а потом запись в тот же самый адрес. Для чтения используется строб чтения -DIN, а для записи - строб записи -DOUT. В ответ на сигнал -DIN устройство-исполнитель выдает свои данные на шину AD, а по сигналу -DOUT — принимает данные с шины AD. Как и в циклах чтения и записи, устройство- исполнитель подтверждает выполнение каждой операции сигналом подтверждения -RPLY. Понятно, что цикл «ввод-пауза-вывод» требует больше времени, чем каждый из циклов чтения или записи, но меньше времени, чем два последовательно произведенных цикла чтения и записи (так как для него нужна только одна адресная фаза). Сигнал -SYNC вы­рабатывается процессором в начале цикла «ввод-пауза-вывод» и держит­ся до окончания всего цикла.

В качестве второго примера рассмотрим циклы обмена на синхронной мультиплексированной магистрали ISA (Industrial Standard Architecture), предложенной фирмой IBM и широко используемой в персональных компьютерах. Упрощенные циклы записи в устройство ввода/вывода и чтения из устройства ввода/вывода приведены на рис. 2.6 и 2.7.

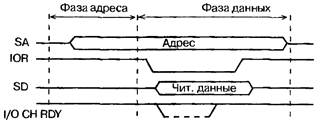

Рис. 2.6.Цикл чтения из УВВ на магистрали ISA

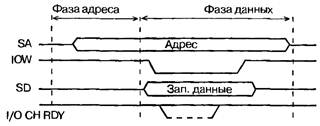

Рис.2.7. Цикл записи в УВВ на магистрали ISA

Оба цикла начинаются с выставления процессором (задатчиком) кода адреса на шину адреса SA (логика на этой шине положительная). Адрес остается на шине SA до конца цикла. Фаза адреса, одинаковая для обоих циклов, заканчивается с началом строба обмена данными -IOR или -IOW. В течение фазы адреса устройство-исполнитель должно принять код адреса и распознать или не распознать его. Если адрес распознан, исполнитель готовится к обмену.

В фазе данных цикла чтения (рис. 2.6) процессор выставляет отрицательный сигнал чтения данных из устройства ввода/вывода - IOR. В ответ на него устройство-исполнитель должно выдать на шину данных SD свой код данных (читаемые данные). Логика на шине данных положительная. Через установленное время строб обмена - IOR снимается процессором, после чего снимается также и код адреса с шины SA. Цикл заканчивается без учета быстродействия исполнителя.

Но так происходит только в случае основного, синхронного обмена. Кроме него па магистрали ISA также предусмотрена возможность асинх­ронного обмена.

Для этого применяется сигнал готовности канала (магистрали) I/O СН RDY. Тип выходного каскада для данного сигнала — ОК, для предотвращения конфликтов между устройствами-исполнителями. При синхронном обмене сигнал I/O СН RDY всегда положительный. Но медленное устройство-исполнитель, не успевающее работать в темпе про­цессора, может этот сигнал снять, то есть сделать нулевым сразу после начала строба обмена. Тогда процессор до того момента, пока сигнал I/O СН RDY не станет снова положительным, приостанавливает завершение цикла, продлевает строб обмена. Конечно, слишком большая длительность этого сигнала рассматривается как аварийная ситуация. Для простоты понимания можно считать, что устройство-исполнитель формирует в данном случае отрицательный сигнал неготовности завершить обмен. На время этого сигнала обмен па магистрали приостанавливается.

Рассмотренные примеры, конечно, не раскрывают всех тонкостей об­мена по упомянутым магистралям. Они всего лишь иллюстрируют главные принципы обмена по ним.

Принципиальное отличие асинхронного обмена по магистрали ISA от асинхронного обмена по магистрали Q-bus состоит в следующем. Если в случае Q-bus сигнал подтверждения обязателен, и его должен формировать каждый исполнитель, то в случае ISA сигнал о неготовности исполнитель может не формировать, если он успевает работать в темпе процессора. Зато в случае Q-bus к концу цикла обмена процессор всегда уверен, что устройство-исполнитель выполнило требуемую операцию, а в случае ISA такой уверенности нет.

В фазе данных цикла записи по магистрали ISA (рис. 2.7) процессор выставляет на шину данных SD код записываемых данных и сопровожда­ет их стробом записи данных в устройство ввода/вывода -IOW. Получив этот сигнал, устройство-исполнитель должно принять с шины SD код за­писываемых данным. Если оно не успевает сделать это в темпе процессо­ра, то оно может снять на нужное время сигнал I/O СН RDY после получения переднего фронта сигнала -IOW. Тогда процессор приостановит окончание цикла записи.

Циклы обмена по прерываниям

Циклы обмена в режиме прерываний строятся по тем же принципам, что и циклы программного обмена, но имеют ряд специфических особенностей.

Прерывания в микропроцессорных системах бывают двух основных типов:

ü векторные прерывания, которые требуют проведения цикла чтения по магистрали;

ü радиальные прерывания, которые не требуют никакого цикла обме­на по магистрали.

Дело в том, что прерываний в микропроцессорной системе обычно бывает много. Поэтому процессору необходима информация о номере (или, как еще говорят, об адресе вектора) конкретного прерывания. Эта информация может быть передана процессору двумя путями

При векторном прерывании код номера прерывания передается процессору тем устройством ввода/вывода, которое данное прерывание запросило. Для этого процессор проводит цикл чтения по магистрали, и по шине данных получает код номера прерывания. Шина адреса в данном Цикле обычно не используется, так как устройство, запросившее прерывание, и так знает, что процессор будет обращаться именно к нему. В этом случае в магистрали достаточно всего одной линии запроса прерывания для всех устройств ввода/вывода. Так организованы прерывания, например, в магистрали Q-bus.

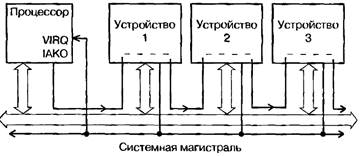

Рис. 2.8. Сигналы запроса и предоставления прерывания в магистрали Q-bus

Схема распространения сигналов, участвующих в прерываниях на ма­гистрали Q-bus, показана на рис. 2.8. Упрощенная временная диаграмма цикла запроса и предоставления магистрали представлена на рис. 2.9

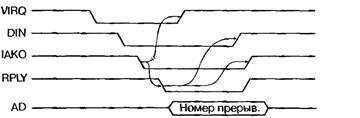

Рис. 2.9.Цикл запроса/предоставления векторного прерывания на магистрали Q-bus

Запрос прерывания осуществляется отрицательным сигналом -VIRQ, который может формироваться каждым из устройств, запрашивающие прерывание. Тип выходного каскада для этого сигнала — ОК, чтобы избежать конфликтов между запрашивающими прерывания устройствами.

Получив сигнал -VIRQ, процессор предоставляет прерывание (закончив предварительно выполнение текущей команды). Для этого он выставляет сигнал чтения данных -DIN и сигнал предоставления прерывания IAKO. Этот сигнал IAKO последовательно проходит через все устройства, кото­рые могут запрашивать прерывания. Если устройство запросило прерывание, то оно не пропускает через себя этот сигнал. В результате получается, что если прерывания одновременно запросили два или более устройств, то сигнал предоставления прерывания получит только одно устройство, а именно то, которое ближе к процессору. Такой механизм разрешения конфликтов называется иногда географическим приоритетом (или цепочечным приоритетом, Daisy Chain). Получив сигнал IAKO, устройство, запросившее прерывание, должно снять свой сигнал –VIRQ.

Затем процессор проводит цикл безадресного чтения номера прерывания. В ответ па полученные сигналы -DIN и IAKO устройство, которому предоставлено прерывание, должно выдать на шину адреса/данных AD код номера прерывания (адреса вектора прерывания) и выставить сигнал подтверждении -RPLY. Процессор читает код номера прерывания и закапчивает цикл безадресного чтения снятием сигналов -DIN и IAKO.

Рис. 2.10.Структура связей для организации радиальных прерываний на магистрали ISA

При радиальном прерывании в магистрали имеется столько линий запроса прерывания, сколько всего может быть разных прерываний. То есть каждое устройство ввода/вывода, желающее использовать прерывание, подает сигнал запроса прерывания по своей отдельной линии. Процессор узнает о номере прерывания по номеру линии, по которой пришел сигнал запроса прерывания. Никаких циклов обмена по магистрали при этом не требуется. В случае радиальных прерываний в систему обычно включается Дополнительная микросхема контроллера прерываний, обрабатывающая сигналы запросов прерываний. Именно так организованы прерывания, например, в магистрали ISA

Упрощенная структура связей между устройствами, участвующи­ми в обмене по прерываниям, на магистрали ISA показана на рис. 2.10.

Процессор общается с контроллером прерываний как по магистрали (чтобы задать ему режимы работы), так и вне магистрали (при обработке запросов на прерывание). Сигналы запросов прерываний IRQ распределяются между всеми устройствами магистрали. На каждую линию IRQ приходится одно устройство. Тип выходного каскада для этих линий — 2С, так как конфликты здесь не предусмотрены. Запро­сом прерывания является передний, положительный фронт сигнала IRQ. При одновременном поступлении сигналов IRQ от нескольких устройств порядок их обслуживания определяется контроллером пре­рываний.

Какой тип прерываний лучше — векторный или радиальный?

Векторные прерывания обеспечивают системе большую гибкость, в си­стеме их может быть очень много. Но зато они требуют дополнительных аппаратурных узлов во всех устройствах, запрашивающих прерывания, для обслуживания циклов безадресного чтения.

Радиальных прерываний в системе обычно не очень много (от 1 до 16). При этом типе прерываний, как правило, требуется введение в систему специального контроллера прерываний. Каждое радиальное прерывание требует введения дополнительной линии в шину управления системной магистрали. Но работать с радиальными прерываниями проще, так как все сводится только к выработке единственного сиг нала IRQ, и никаких циклов обмена по магистрали не требуется.



3 учебный вопрос: «Прохождение сигналов по магистрали»



При организации обмена по магистралям и шинам необходимо учитывать несколько важных моментов, связанных как с особенностью распространения сигналов по шинам, так и с самой природой шин. В противном случае микропроцессорная система может попросту не работать или работать неустойчиво, хотя и логика цифровых устройств, входящих в систему, будет спроектирована безошибочно.

В случае, когда системная шина (магистраль) микропроцессорной системы является внешней, а не скрыта внутри микросхемы, необходимо учитывать особенности распространения сигналов по длинным линиям. Хотя в большинстве случаев длина магистрали не слишком велика, не превышает 1—2 десятков сантиметров, это все равно оказывает большое влияние на синхронизацию обмена.

На прохождение сигналов по магистрали влияют следующие факторы:

ü конечная величина задержки распространения сигналов по линиям магистрали;

ü различие задержек распространения сигналов по разным линиям шины;

ü неодновременное выставление сигналов на линии шины;

ü искажение фронтов сигналов, проходящих по линиям магистрали;

ü отражение сигналов от концов линий связи (рис. 2.14).

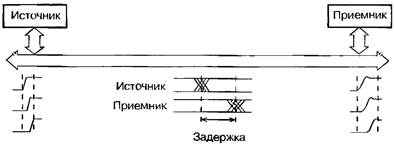

Рис. 2.14. Прохождение сигналов по шине

Для учета всех этих факторов разработчики стандартных магистралей обмена и стандартных протоколов обмена всегда закладывают необходимые задержки между сигналами, участвующими в обмене. Кроме того, задержки между сигналами выбираются таким образом, чтобы устройство, которому адресован тот или иной сигнал, имело достаточно времени для его обработки. Если разрабатывается новая магистраль, все это тоже надо учитывать.

Поэтому пытаться «модернизировать» какой-то стандартный протокол и ускорять обмен по магистрали путем уменьшения задержек, предусмотренных стандартом, очень опасно. Точно так же опасно, не изменяя протокола обмена, пытаться увеличить длину магистрали, увеличивая тем самым задержки распространения сигналов по линиям и шинам. Особенно чувствительны к такого рода «модернизациям» синхронные магистрали, в которых не предусмотрено обязательное подтверждение выполнения каждой операции.

Например, длительность фазы адреса в цикле обмена выбирается таким образом. В течение адресной фазы все сигналы всех разрядов кода адреса, пусть даже и сформированные процессором не одновременно, должны дойти до устройства-исполнителя по своим проводам шины. А устройство-исполнитель должно этот код адреса принять и обработать (то есть отличить свой адрес от чужого). Естественно, для гарантии в дли­тельность адресной фазы еще добавляется небольшая дополнительная задержка.

Точно так же длительность фазы данных в цикле чтения должна выби­раться такой, чтобы устройство-исполнитель успело получить строб чте­ния и выдать код читаемых данных на шину данных. Затем этот код должен успеть дойти до процессора и процессор должен успеть его прочитать. После чего процессор снимает сигнал строба чтения, этот задний фронт сигнала доходит с задержкой до устройства-исполнителя, которое также с задержкой снимает свой код данных. Аналогично и в цикле записи.

Для улучшения формы сигналов, распространяющихся но магистрали, иногда применяют оконечные согласователи (терминаторы) на концах линий магистрали. Особенно важно их применение в случае, когда допустимая длина магистрали превышает несколько метров. Например, в случае магистрали Q-bus применяются два типа согласователей: 120-омный и 250- омный (рис. 2.15).

Рис. 2.15. Оконечные согласователи па магистрали Q-bus

Включение согласователей предъявляет дополнительные требования к нагрузочной способности передатчиков, работающих на линии магистрали. В магистрали ISA подобные согласователи не используются, хотя к некоторым линиям присоединены резисторы, соединенные другим своим выводом с шиной питания (прежде всего это линии, тип выходного каскада для которых — ОК).

В любом случае выходные каскады передатчиков, работающих на линии магистрали, должны обеспечивать высокие выходные токи, так как к магистрали может подключаться несколько устройств, каждое из которых потребляет входной ток. Типичные величины требуемых выходных токов магистральных передатчиков находятся в пределах 20—30 мА. В то же вре­мя входные токи магистральных приемников должны быть малыми, что­бы не перегружать передатчики. Типичные величины допустимых вход­ных токов магистральных приемников лежат в пределах 0,2—0,8 мА.



Заключение



Как показала практика, принципы организации обмена по шинам гораздо важнее, чем особенности конкретных микропроцессоров. Стандартные системные магистрали живут гораздо дольше, чем тот или иной процессор. Разработчики новых процессоров ориентируются на уже существующие стандарты магистрали. Более того, некоторые системы на основе совершенно разных процессоров используют одну и ту же системную магистраль. То есть магистраль оказывается самым главным системообразующим фактором в микропроцессорных системах.





Разработалзав.кафедрой АСУ Я.Н. Немов

(должность, в/звание, подпись, фамилия)



“____” ______________ 2013 г.
