Инкапсуляция и декапсуляция





Проще будет разобрать эти процессы инкапсуляции и декапсуляции на примере. Допустим, Вы захотели посмотреть какую-то веб-страничку, ввели в адресную строк браузера адрес сайта и нажали кнопку Enter. После этого браузер должен отправить запрос на сервер (на котором хранится эта веб-страничка), с целью получения данных. Вот как раз на этом этапе, введённый Вами адрес сайта является данными, которые должны передаться на сервер в виде запроса.

Эти данные опускаются с уровня приложений, на уровень представления данных.

На этом уровне Ваш компьютер преобразует строку введенного текста (адреса) в формат удобный для передачи далее на нижний уровень.

Далее данные (уже не текст) поступают на сеансовый уровень, но на нём (в данном случае) нам нет необходимости использовать протоколы (этого уровня), и поэтому данные передаются далее.

Транспортный уровень получает данные и определяет, что дальше они должны быть переданы используя протокол TCP. Перед передачей транспортный уровень разбивает данные на кусочки данных и добавляет к каждому кусочку заголовок, в котором содержится информация о логических портах компьютеров (с какого данные были посланы (например 1223) и для какого предназначаются (в данном случае 80)). На транспортном уровне эти кусочки данных с заголовком называются сегментами. Сегменты передаются дальше вниз к сетевому уровню.

Сетевой уровень, получая каждый сегмент, разделяет его на еще более маленькие части и к каждой части добавляет свой заголовок. В заголовке сетевого уровня указываются логические сетевые адреса отправителя (Ваш компьютер) и получателя (Сервер).

Логические сетевые адреса – это всем известные IP-адреса, еще наверное непонятно что обозначают цифры и точки в них, но вскоре, этот пробел в знаниях заполнит соответствующая информация ;)

Эти маленькие кусочки данных уже с несколькими заголовками (на верхних уровнях тоже добавляются специфичные заголовки) на сетевом уровне называются пакетами, которые в свою очередь передаются на канальный уровень.



На канальном уровне пакеты разделяются на еще более маленькие кусочки данных, и к ним помимо опять добавляемого заголовка, только уже канального уровня, добавляется еще и трейлер. На этом уровне в заголовках содержатся физические адреса устройств – передающего и для кого они предназначаются, а в трейлере находится вычисленная контрольная сумма, некий код (информация), который используется для определения целостности данных.

Физические адреса устройств – это MAC-адреса.

Эти очень маленькие кусочки данных именуются кадрами или фреймами (одно и тоже). Далее кадры передаются на физический уровень.

На физический уровень кадры передаются уже в виде сигналов битов и следуют через другие сетевые устройства в пункт назначения.

Весь процесс преобразования данных (с верхнего уровня) в сигналы (на нижний уровень) называется инкапсуляцией. Посмотрите на рисунок ниже, там представлена общая схема инкапсулирования с верхнего уровня на нижний:

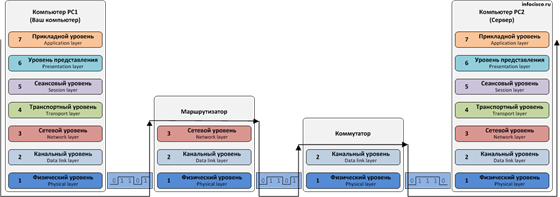

Далее сигналы, проходя через несколько сетевых устройств (в нашем случае это маршрутизатор и коммутатор), доходят до получателя, в данном случае до сервера (По всем картинкам можно кликнуть и они увеличится).

Сетевая карта сервера принимает биты (на физическом уровне) и преобразует их в кадры (для канального уровня). Канальный уровень в обратной последовательности должен преобразовать кадры в пакеты (для сетевого уровня), только перед преобразованием уровень сначала смотрит на МАС-адрес (физический адрес) получателя, он должен совпадать с MAC-адресом сетевой карты, иначе кадр будет уничтожен. Затем канальный уровень (в случае совпадения MAC-адреса) высчитывает сумму полученных данных и сравнивает полученное значение со значением трейлера. Напомню, что значение трейлера высчитывалось на Вашем компьютере, а теперь оно, после передачи по проводам, сравнивается с полученным значением на сервере и если они совпадают, кадр преобразуется в пакет. Если проверочный код целостности данных рознится – кадр незамедлительно уничтожается.

На сетевом уровне происходит проверка логического адреса (IP-адреса), в случае успешной проверки пакет преобразуется в сегмент, попадая на транспортный уровень.

На транспортном уровне проверяется информация из заголовка, что это за сегмент, какой используется протокол, для какого логического порта предназначается и т.п. Протокол использовался TCP, поэтому назад на Ваш компьютер посылается уведомление о прибытии сегмента. Как говорилось выше (когда данные упаковывали в сегмент) в том случае использовался 80 порт назначения. Т.к. на веб-сервере как раз открыт этот порт, данные передаются дальше на верхний уровень.

На верхних уровнях запрос (введенный адрес сайта) обрабатывается веб-сервером (проверяется, доступна-ли запрашиваемая веб-страничка).

Этот процесс преобразования сигналов из провода в данные называется процессом декапсуляции.

После того, как страница будет найдена на сервере, она (текст, изображения, музыка) преобразуется в цифровой код, удобный для инкапсулирования. Большой объём данных делится на части и поступает ниже на уровень – транспортный. Там кусочек данных преобразуется в сегмент, только порт назначения теперь будет тот, с которого вы посылали (вспоминайте, 1223). Сегмент преобразуется в пакет, в заголовке которого содержится IP-адрес вашего компьютера и переходит ниже. На канальном уровне пакет в свою очередь преобразуется в кадры и добавляется заголовок и трейлер. В заголовок помещается МАС-адрес назначения (в данном случае это будет адрес шлюза), а в трейлер проверочный код на целостность данных. Далее сетевая карта посылает кадры в виде сигналов по кабелю по направлению к Вашему компьютеру.

Так и происходит сетевой обмен данными, инкапсуляция и декапсуляция.
