Как работают сетевые устройства согласно сетевой модели OSI

Для облегчения понимания работы всех сетевых устройств, перечисленных в статье Сетевые устройства, касательно уровней сетевой эталонной модели OSI, Я сделал схематичные рисунки с небольшими комментариями.

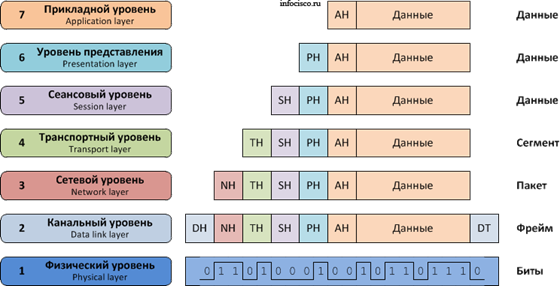

Для начала вспомним уровни эталонной сетевой модели OSI и инкапсулирование данных.

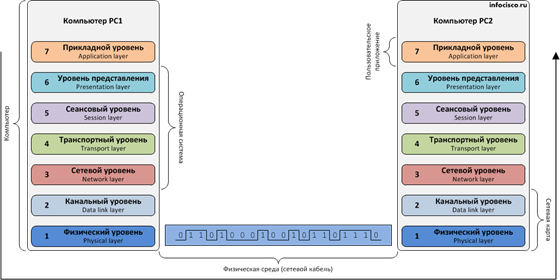

Посмотрите, как происходит передача данных между двумя соединенными компьютерами. Заодно Я выделю работу сетевой карты на компьютерах, т.к. именно она является сетевым устройством, а компьютер – в принципе нет. (Все картинки кликабельны - для увеличения картинки кликните по ней.)

Приложение на компьютере PC1 отправляет данные другому приложению находящемуся на другом компьютере PC2. Начиная с верхнего уровня (уровень приложений) данные направляются к сетевой карте на канальный уровень. На нём сетевая карта преобразует фреймы в биты и отправляет в физическую среду (например, кабель витую пару). На другой стороне кабеля поступает сигнал, и сетевая карта компьютера PC2 принимает эти сигнала, распознавая их в биты и формируя из них фреймы. Данные (содержащиеся в фреймах) декапсулируются к верхнему уровню, и когда доходят до уровня приложений, соответствующая программа на компьютере PC2 получает их.
