Вакуумные системы пожарных насосов




Для подачи воды центробежными насосами их рабочие полости и всасывающие рукава необходимо заполнить водой. Это осуществляется вакуумными системами. Их основу составляют вакуумные насосы и краны, трубопроводы и приводы управления.

На АЦ, АНР и мотопомпах в качестве вакуумных насосов применяют газоструйные, шиберные, поршневые и иногда водокольцевые насосы. Приводы к ним могут быть ручными или комбинированными: ручными и автоматическими. Последние обеспечивают автоматический забор воды при пуске насоса и восстановление обрыва водяного столба.

Газоструйные вакуумные системы. Эти системы применяются на АЦ и АНР с насосами ПН-40, ПН-60 и ПН-110.

В их систему входят вакуумные краны, газоструйные вакуумные аппараты (ГСВА), трубопроводы.

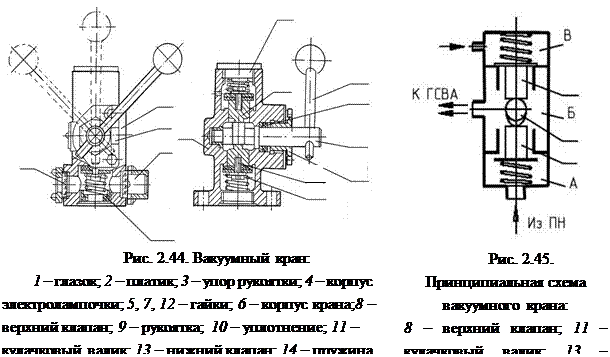

Вакуумный кран предназначен для соединения внутренней полости насоса с газоструйным вакуумным аппаратом. Он устанавливается на коллекторе насоса. Его устройство показано на рис. 2.44, а принципиальная схема – на рис. 2.45. На этом рисунке показано положение, когда кулачковый валик 11 отжал нижний клапан 13. В этом положении пружина верхнего клапана 8 прижмет его к седлу и разобщит полости Б и В. При таком положении клапанов 8 и 11 отсасываемый из насоса ГСВА воздух пройдет в полость А и Б и по трубке б к струйному насосу. Это показано сплошными стрелками. По заполнении насоса водой кулачковый валик поворачивают так, чтобы нижний клапан 13 разобщил полости А и Б, а верхний клапан 8 соединил полость Б и В. В этом положении струйный насос отсосет из полости Б и трубки, соединяющей вакуумный клапан с ГСВА, попавшую туда воду. Воздух по отверстию а поступит в полость В и Б и в трубку б.

В нижней части крана имеются два отверстия, закрытые глазками 1 из органического стекла (см. рис. 2.44). К одному из них крепится корпус 4 электрической лампочки. Через глазок контролируют заполнение насоса водой.





6




Газоструйные вакуумные аппараты устанавливают в системе выпуска отработавших газов двигателя внутреннего сгорания АЦ или АНР.



ГСВА состоит из корпуса с заслонками, струйного газового насоса и газовой сирены.

Блок газоструйного вакуум-аппарата и газовой сирены (рис. 2.46) состоит из корпуса 5 и крышки 10, изготовленных из серого чугуна. К корпусу 5 присоединены резонатор 1 и распределитель 2, составляющие газовую сирену, и струйный насос 12. Внутри корпуса на осях 6 установлены заслонки 3 и 14. На концах осей закреплены рычаги 7 и 11. Пружиной 13 заслонки прижаты к своим седлам. В этом положении отработавшие газы проходят от двигателя к глушителю.










Условия работы ГСВА очень тяжелые. Все его детали омываются горячими отработавшими газами двигателя. Поэтому большой и малый диски заслонок выполнены из жаростойкой легированной стали и приварены к стальным цилиндрам.

Заслонки 3, 14 устанавливаются так, что могут отклоняться от их осей на 5 – 6о. Этим обеспечивается плотное прилегание заслонок к седлам. Рычаги 4 жестко соединены с осями 6, поворачивающимися в стальных втулках. Струйный насос 12 крепится к фланцу ГСВА. К фланцу 8 диффузора присоединяется трубопровод от вакуумного крана.

Герметичность в месте соединения корпуса и крышки обеспечивается прокладками из асбостального полотна и подмоткой шнурового асбеста в выточках осей. Оси заслонок собирают на графитной смазке.

Включение ГВСА производят из насосного отделения при заднем размещении насоса. При этом заслонка 14 займет вертикальное положение и будет открыт путь отработавшим газам в струйный насос 12.

Сирену включает водитель в кабине. При этом заслонка 3 займет вертикальное положение, отработавшие газы будут проходить через распределитель 2 в резонатор 1. Изменяя обороты двигателя и, следовательно, количество выходящих отработавших газов, изменяют силу и тон звука, издаваемого сиреной.

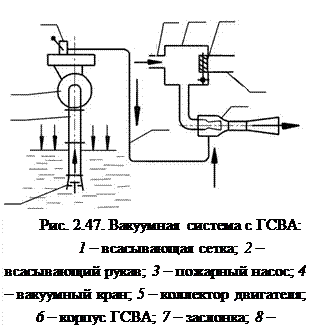

Работу системы всасывания рассмотрим по схеме, представленной на рис. 2.47. При вертикальном положении заслонки 7 ГСВА и включенном вакуумном кране 4 отработавшие газы двигателя Qp поступят в струйный насос 9. В его камере будет создано разрежение и из полости насоса 3 и всасывающих рукавов 2 начнется удаление воздуха Qэ. Под влиянием разности атмосферного давления Ра и разрежения поднимется обратный клапан во всасывающей сетке 1 и вода заполнит всасывающую линию. При выключении вакуумного крана камера струйного насоса будет соединена с атмосферой. Это позволит ГСВА удалить воду из трубки 10, если она туда попала при несвоевременном выключении вакуумного крана.

Проверка работоспособности вакуумной системы производится по величине создаваемого разрежения в насосе за нормативное время. Его величина 0,073–0,0076 МПа должна достигаться за 20 с. Герметичность насоса оценивается по падению разрежения в насосе. Оно не должно превышать 0,013 МПа за 2,5 мин.

Проверка осуществляется в такой последовательности. Всасывающий патрубок насоса должен быть закрыт заглушкой, вакуумный кран включен. Запустив двигатель, увеличивая его обороты, создают вакуум, оцениваемый по мановакуумметру. Выключив вакуумный кран, по секундомеру фиксируют время падения вакуума. Если в течение 2,5 мин оно будет меньше 0,013 МПа, насос и всасывающая система исправны и работоспособны.
