ЛЕКЦИЯ 1. Общие сведения

Учебные вопросы

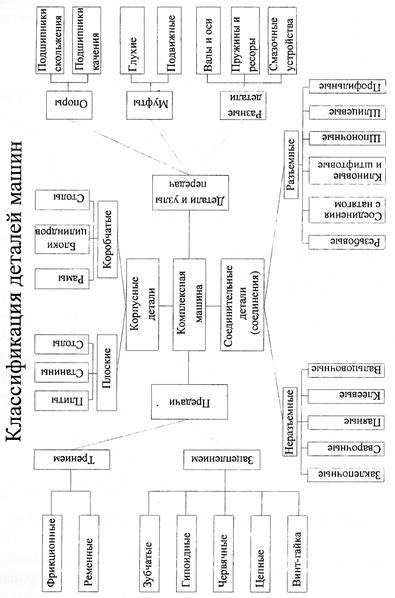

1. Термины и определения. Классификация

2. Основные сведения о проектировании и конструировании.

3. Стадии разработки конструкторской документации

В зависимости от сложности и габаритов, всякое изделие состоит из определенного числа сборочных единиц и деталей. В соответствии со стандартом различают следующие виды изделий: детали, сборочные единицы, комплекты и комплексы.

Деталь – изделие, изготовленное из однородного материала без применения сборочных операций. Например, винт, гайка, вал, шкив, литой корпус и т.д.

Сборочная единица – изделие, составные части которого соединены посредством сборочных операций (свинчивание, сварка, пайка, сшивка, вальцевание и т.п.). Например, ручка, подшипник, стол, сварной корпус, станок, автомобиль и т.д.

Комплект – два или более изделий, не соединенные сборочными операциями и предназначенные для выполнения вспомогательных функций. Например, комплект запасных частей, измерительного инструмента, записывающей аппаратуры и т.д.

Комплекс – два или более изделия, не соединяемые сборочными операциями, но предназначенные для выполнения взаимосвязанных функций. Например, поточная линия станков, телефонная станция, несобранная бурильная установка.

Чертежи деталей и сборочных единиц обязательно имеют технические требования на изготовление. Чертежи сборочных единиц дополнительно снабжаются технической характеристикой и подетальной спецификацией (отдельный текстовый документ).

1.2. Основные сведения о проектировании
и конструировании

Разработка новых изделий осуществляется инженерно-техническим персоналом путем проектирования и конструирования. Если производство изделий есть их изготовление по имеющемуся описанию, то проектирование – это процесс получения такого описания. Проектирование предшествует конструированию и представляет собой поиск научно-обоснованных, технически осуществимых и экономически целесообразных инженерных решений. Проектирование это выбор некоторого способа действий, в частном случае – это создание системы, способной решить поставленную задачу.

Конструированием создается конкретная, однозначная конструкция изделия. Конструкция – это устройство, взаимное расположение частей и элементов машины, прибора, определяющееся его назначением. В процессе конструирования создаются изображения и виды изделия, выбирается материал, устанавливаются требования к шероховатости поверхностей, создается техническая документация. Конструирование опирается на результаты проектирования и уточняет все инженерные решения, принятые при проектировании (т.е. при расчете основных параметров изделия, расчеты на прочность, оптимизации и т.д.).

Проектирование и конструирование, дополняя друг друга, служат одной цели: разработке нового изделия, которое не существует или существует в другой форме. Это виды творческой, умственной деятельности, когда в уме разработчика создается конкретный мыслительный образ, реализуемый затем в конкретной материальной форме на производстве в изделии.

По ГОСТ 2.101-68 изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии.

Конструировать [construere] – значит создавать конструкцию механизма, машин, сооружения с выполнением их проектов и расчетов.

Конструктор – лицо, занимающееся созданием конструкций различных устройств и их частей. Он специалист, знающий не только порядок, способы и методы этого создания, но и способы и методы изготовления его составных частей. По ГОСТ 2.101-68 изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии

Профессия инженера-конструктора является наивысшей квалификацией создателя новой техники. В основе его труда лежит техническое творчество, которое нередко становится увлечением и жизненной необходимостью многих людей.

Стадии разработки конструкторской документации и этапы работ установлены ГОСТ 2.103-68.

I стадия – разработка технического задания (ТЗ) документа, содержащего назначение, основные параметры, экономические показатели и специальные требования к изделию.

II стадия – разработка технического предложения – совокупности конструкторских документов, обосновывающих техническую и технико-экономическую целесообразность разработки изделия.

III стадия – разработка эскизного проекта – совокупности конструкторских документов, содержащих принципиальные конструкторские решения и разработки общих видов узлов.

IV стадия – разработка технического проекта – совокупности конструкторских документов, содержащих окончательное решение всех узлов изделия с проработкой вопросов надежности, экологии, технической безопасности и т.д.

V стадия – разработка рабочей документации – совокупности документов, включающих все узловые и детальные чертежи, оформленные так, что по ним можно изготавливать изделия и конструировать их производство и эксплуатацию.
