На первой стадии нагружения возникают в отдельных кристаллических объемах пластические сдвиги, необнаруживаемые обычными экспериментальными методами. Затем сдвиги охватывают все большие объемы и переходят в субмикроскопические сдвиги, наблюдаемые с помощью электронных микроскопов.
Развитие усталостных повреждений схематически представлено на рис. 2.6

Рис. 2.6 Усталостное разрушение вала

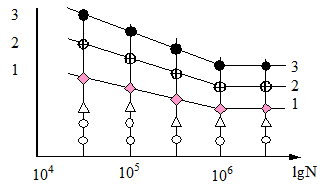

Рис. 2.7 Развитие усталостных повреждений
При определенном числе циклов и уровне напряжений (рис. 2.7 кривая 1) образуется множество трещин, видимых под оптическим микроскопом. Эта стадия характеризует порог трещинообразования (0,7…0,8) разрушающего напряжения для углеродистых и низколегированных сталей. С приближение напряжений к пределу выносливости развитие трещин вступает в критическую фазу (кривая 2). Далее микротрещины, прогрессивно расширяясь, превращаются в макротрещины, которые приводят к разрушению (кривые 3).
