Перегородки из облегченных слоистых панелей


При капитальном ремонте зданий используются слоистые панели со средним слоем из полимерных материалов. Эти конструкции отличаются индустриальностью изготовления, высокой степенью заводской готовности, возможностью применения сухих способов отделки помещений, незначительной массой, позволяющей вести монтаж без применения мощного подъемно-транспортного оборудования. Облегченные конструкции рекомендуются для устройства межкомнатных перегородок жилых зданий при влажности воздуха в помещениях не более 60%, высоте этажей не более 4,5 м и любой длине и конфигурации перегородок.

Трехслойная панель (рис.10.4,а) имеет два наружных слоя из твердой древесноволокнистой плиты толщиной 4 мм и средний слой из модифицированного пенопласта толщиной 72 мм. Верхняя кромка панели выполнена ровной, так как по ней подрезают панель до необходимого размера, а нижняя имеет заоваленную выкружку для размещения в ней (между панелью и полом) жгута гернита. Пенопласт в выкружке защищают профилированным картоном. По длинным сторонам панели при формировании устраивают с одной стороны паз, с другой – выступ, которые необходимы для сопряжения.

К полу и перекрытию (рис.10.4,б) панель крепят закрепами на дюбелях или гвоздях. Закрепы выполняют из оцинкованного железа толщиной 1 мм; длина закрепа – 160-180 мм. Между торцом панели и перекрытием или полом в закрепы укладывают жгут гернита.

К стенам зданий (рис.10.4,в) панели крепят с помощью деревянных брусков размером 72x32 мм и полос мягкой древесноволокнистой плиты, которые приклеивают к стене. Плиты служат для выравнивания поверхности стены и придания деревянной рейке строго вертикального положения. Углублением в торце панель заводят на деревянный брусок, прикрепленный к стене гвоздями. Сторону панели с выступом подрезают по всей высоте в угол, а затем крепят к стене тем же способом. К стене можно крепить панель также с помощью полос из мягкой древесноволокнистой плиты, приклеиваемых клеем 88-Н в боковой паз панели по всей высоте.

Панели слоистых перегородок перевозят с завода-изготовителя на объект в контейнерах, не допуская при этом механических повреждений и замачивания.

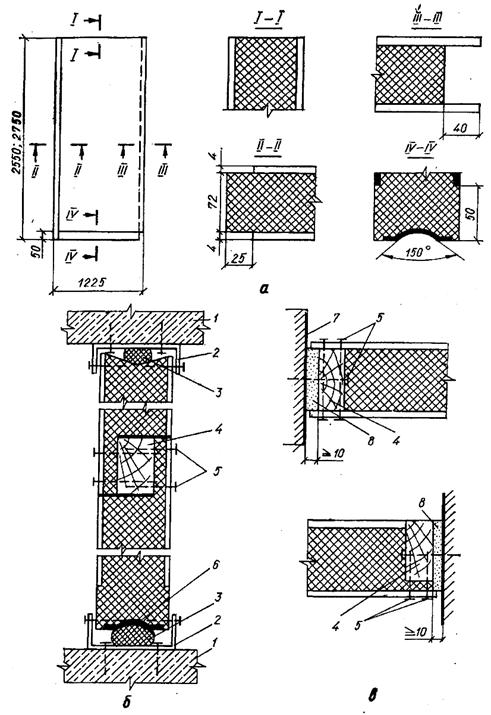

Рисунок 10.4 – Трехслойная панель перегородки (а) и узлы ее крепления к перекрытиям (б) и стенам (в):

1 – панель перекрытия; 2 – закреп; 3 – гернит; 4 – деревянный брус; 5 – гвозди;
6 – выкружка; 7 – стена; 8 – древесноволокнистая плита.

К устройству перегородок приступают после окончания монтажных работ, возведения крыши и кровли, установки и остекления оконных и балконных проемов, устройства основания под полы. При работах в зимний период должна действовать система отопления, с тем, чтобы температура в помещении была не ниже 10 °С.

Работы по устройству перегородок выполняют с переносных подмостей-столиков при высоте этажа до 3 м и с телескопических столиков – при большей высоте.

Вначале с помощью рулетки, отвеса и разметочных шнуров, в соответствии с проектом, на перекрытия и капитальные стены наносят парные линии, определяющие контуры перегородки. На полу отмечают положение проемов. Раздвижной рейкой и рулеткой замеряют высоту помещений в нескольких местах по длине перегородки. Разницу в высоте более 10 мм учитывают для каждой панели в отдельности.

Из оцинкованного железа нарезают закрепы (полосы длиной 160-180 и шириной 30 мм) и прикрепляют их к потолку и полу с шагом 300 мм. В местах примыкания перегородок к капитальным стенам на всю высоту помещения устанавливают торцевые деревянные бруски, которые крепят к стене на прокладках из мягкой ДВП, выверяя отвесом вертикальность лицевой стороны. Затем все пространство между стеной и бруском заполняют той же ДВП. Торцевой брусок под первую панель с пазом устанавливают строго по оси перегородки, а под панель без паза – заподлицо с одной из кромок облицовочного слоя.

При подготовке к монтажу определяют количество целых и доборных панелей. Для этого длину отдельных прямых участков перегородки делят на длину одной панели (1200 мм), в результате чего получают количество целых панелей и размер доборной панели. Необходимое количество панелей подбирают с учетом устройства дверных проемов. Затем все панели подрезают с таким расчетом, чтобы их высота была на 10 мм меньше высоты помещения в месте установки панели. При этом вверху панели создают лоток с боковыми сторонами под углом 150°. По центру лотка наклеивают гернитовый жгут на всю длину панели. Подготовка панелей завершается установкой и креплением на клею и шурупами деревянных брусков к доборным панелям, устанавливаемым в угловых участках и в местах пересечения перегородок.

Монтаж панелей начинают с одевания их паза на торцевую рейку, промазанную клеем и прикрепленную к капитальной стене. Затем панель по рейке выжимают вверх и после установки в проектное положение дополнительно крепят гвоздями. В период установки под панель помещают гернитовый жгут, после чего к панели крепят гвоздями верхние закрепы. Технология сборки остальных панелей аналогична. Завершается монтаж отгибанием и креплением гвоздями к панелям нижних закрепов.

При подготовке перегородок под отделку стыки между смежными панелями, узлы сопряжения с потолком и стенами, раковины от головок гвоздей и шурупов заделывают шпатлевкой. Перед нанесением шпатлевки поверхность грунтуют эмульсией ПВА, разбавленной водой в соотношении 1:4. Выровненные шпатлевочным слоем места примыканий проклеивают марлей или перфорированной бумажной лентой. После этого поверхность перегородок окрашивают или оклеивают обоями.



13.3.Санитарно-технические кабины.



При капитальном ремонте жилых домов в ряде случаев используются санитарно-технические кабины, применение которых дает значительный экономический эффект в результате сокращения сроков монтажа и снижения трудоемкости принадлежащем качестве работ.

При комплексном капитальном ремонте санитарно-технические кабины устраивают либо цельноформованными, либо из россыпи – панелей, перегородок и дверных заполнений.



Унифицированные санитарно-технические кабины по планировочным решениям подразделяются на разобщенные – прямоугольные с раздельными ванной и уборной и совмещенные – прямоугольные с входом в передней или боковой стене.

Сборку кабин (соединение колпака с днищем) производят в заводских условиях сваркой закладных деталей. Там же оборудуют кабины и выполняют их внутреннюю отделку.

Кабины устанавливают башенным краном в процессе монтажа перекрытий и перегородок. До начала установки в соответствии с проектом на перекрытии наносят линии, определяющие контуры кабины. Слоем песка толщиной 20-30 мм выравнивают поверхность перекрытия в месте установки кабины. Кабину стропят четырехветвевым стропом и плавно, без рывков и раскачивания подают к месту установки. Сначала поднимают ее на высоту 0,2-0,3 м и проверяют надежность стропов и петель. После этого продолжают подъем и устанавливают кабину в проектное положение. Точность установки контролируют отвесом. Временная установка кабин на перекрытии запрещается.
