Одночерпаковый штанговый земснаряд

Одночерпаковый штанговый земснаряд используется для разработки тяжелых засоренных грунтов, требующих больших режущих усилий. Штанговый земснаряд работает циклами. Рабочий орган этого земснаряда – ковш совершает последовательно ряд операций: опускание в грунт, захват грунта со дна, подъем и отведение рабочего органа в сторону, освобождение от грунта, возвращение к исходному положению.

У штангового снаряда ковш жестко закреплен на штанге. Штанга может двигаться и вращаться с помощью зубчатой рейки и шестерен, укрепленных на поворотной стреле. При этом рабочие движения ковша выполняются с помощью системы тросов, идущих к лебедкам.

Резание грунта и заполнение им ковша происходит во время подъема штанги с одновременным вращением её вокруг горизонтальной оси. Опорожнение ковша производится через откидное дно.

Техническая производительность одночерпакового земснаряда по грунту определяется по формуле:

Q=

где W - емкость ковша, мᶾ;

Штанговый земснаряд проекта 721 (Рис.69) имеет производительность по грунту 120 мᶾ∕час, максимальный вылет черпака 9 м, разрабатывает грунт на глубину 7м.

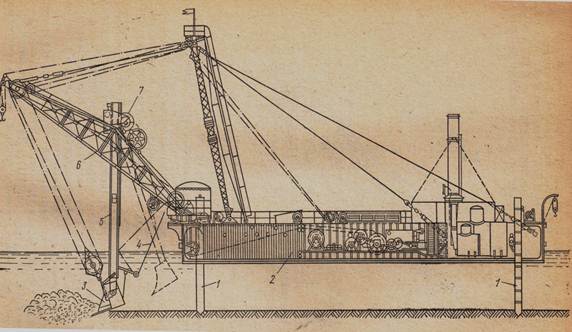

Рис.69 Схема конструкции штангового земснаряда проекта 721.

1-– Сваи для установки земснаряда, 2- Ковш, 3 – Стрела, 4 – Штанга, 5 – Поворотная платформа, 6 – Палубные лебедки.
