Землесосные снаряды

Гидравлическое оборудование

Землесосные снаряды являются эффективным и экономическим видом оборудования для производства подводных земляных работ. Их применение целесообразно при разработке несвязных грунтов. Преимущество землесосных снарядов состоит в возможности транспортировать грунт без дополнительных средств на некоторое расстояние от выемок.

К недостаткам землесосных снарядов относят:

1. Высокий абразивный износ рабочего колеса и корпуса грунтовогоцентробежного насоса, это ведет к снижению КПД насоса, требует остановки земснаряда для восстановительного ремонта.

2. Необходимость повторных запусков насоса из за срыва вакуума при закупорке грунтом всасывающего наконечника.

3. Падение насыщения пульпы при увеличении глубины разработки, что приводит к значительному снижению производительности земснаряда.

4. Невозможность разработки грунтов, содержащих крупные включения (гальки, камня и др.)

Конструктивная схема устройства земснаряда приведена на рис. 72

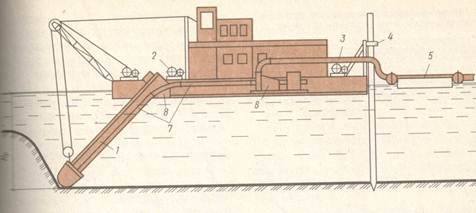

Рис. 72. Конструктивная схема устройства земснаряда

1.Всасывающий наконечник, 2. Канат для подъема и опускания всасывающего трубопровода, 3. Лебедка, 4. Всасывающий грунтопровод, 5. Шаровое соединение, 6. Грунтовый насос, 7. Напорный грунтопровод, 8. Плавучий грунтопровод, 9. Понтоны.

Основной частью землесоса является грунтовый насос, состоящий из корпуса и рабочего колеса. Диаметр рабочего колеса может достигать до 1250 мм, диаметр грунтопровода - 500 мм, КПД насоса - от 53% до 69%.

Для повышения устойчивости землесосной установки трубопровод с рамой монтируют в специальном вырезе корпуса. Рабочие перемещения землесосного снаряда осуществляются становыми и папильонажными лебедками. Работа ведется по створам траншейным способом.
