Гидроэжекторные размыватели


Подводные гидромониторы создают струю, начальная скорость которой составляет 40÷50м/с. Такая скорость течения воды слишком велика для разработки не связных грунтов, размываемых при скоростях 0,5÷1,0 м/с. Уменьшение скорости начальной струи ведет к снижению расхода воды и, одновременно с этим, к падению мощности гидромониторной струи.

Повышение эффективности работы гидромониторных установок можно добиться применением специальных устройств – гидроэжекторных размывателей (Рис. 77).

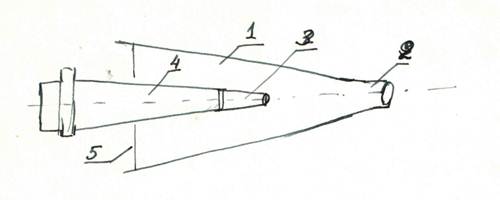

Рис. 77. Принципиальная схема устройства гидроэжекторного размывателя

1.- Коническая камера, 2. – цилиндрическое сопло, 3.- гидравлическая насадка, 4.- напорный патрубок, 5. – направляющее кольцо.

Каждый грунт, размываемый гидромониторами, имеет свои оптимальные значения размываемой скорости и расхода воды. Гидроэжекторный размыватель обеспечивает оптимальные параметры расхода и скорости изменением расстояния между соплами 2 и 3. В частности, увеличение расстояния между соплами ведет к увеличению расхода за счет ее подсоса воды в коническую камеру и снижению скорости истечения струи из сопла. Диаметр сопла при этом остается неизменным.

Производительность гидроэжекторных размывателей превышает производительность гидромониторных насадок на 30%.

<== предыдущая лекция | следующая лекция ==>
Механизированные гидромониторные установки | Пневмогидравлические насадки
